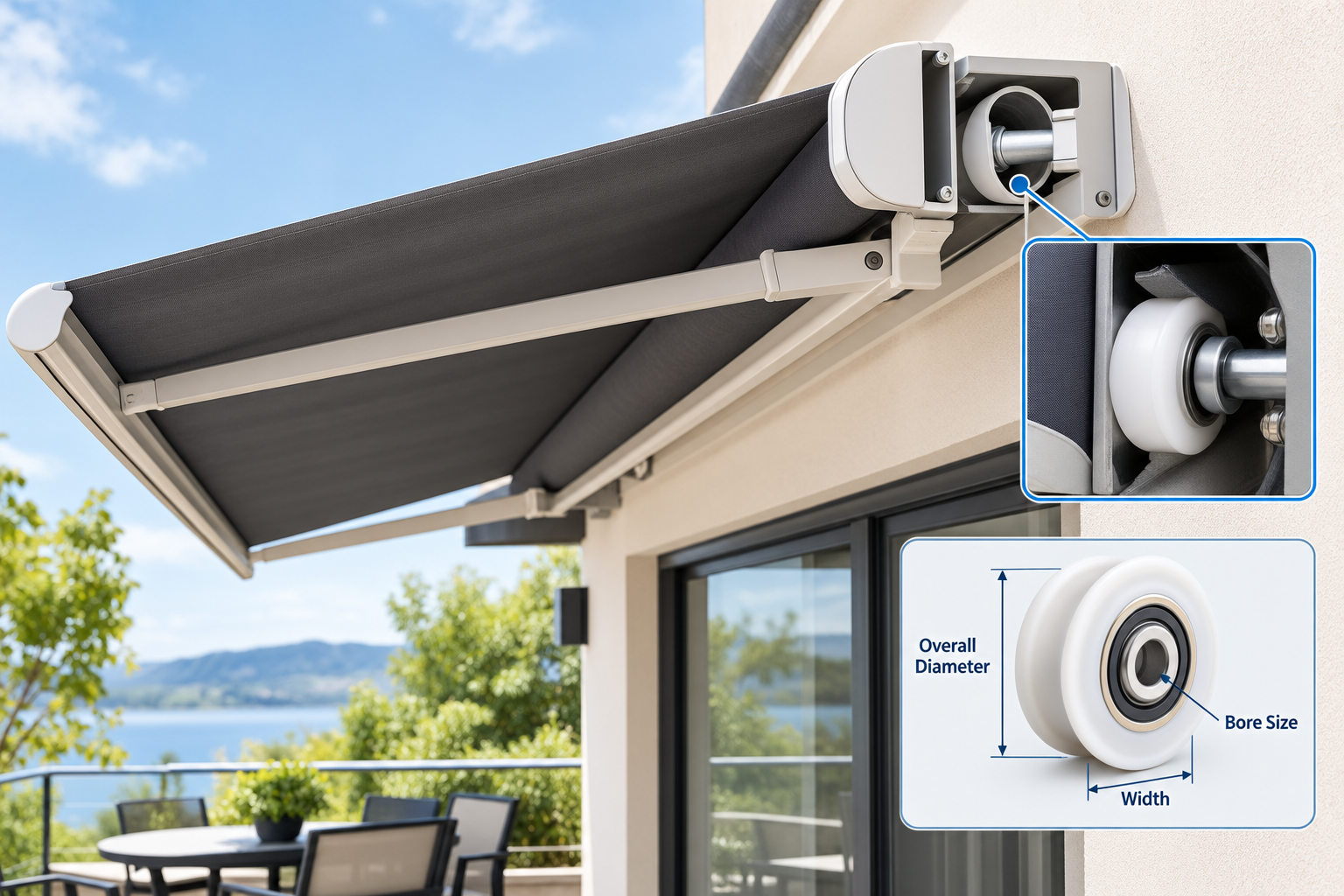

システムを適切にフィットさせるために重要なオーニング ローラーの寸法

オーニング ローラーを交換または開発する場合、システムを適切にフィットさせるためにオーニング ローラーの寸法が重要であることを知っていますか?プロセスの重要な部分です。ローラーは小さくて単純なコンポーネントのように見えるかもしれませんが、その寸法は、ローラーがアセンブリ内でどのように配置され、ガイドに接触し、シャフトに接続され、動作中にどのように動くかに影響します。したがって、外観だけで選択すると、設置時に問題が発生する可能性があります。

格納式日よけ、パティオ シェード システム、RV 日よけ、折りたたみ構造、および同様の機構の場合、ローラーは完全なアセンブリの一部として考慮される必要があります。直径、幅、ボア、アクスルの位置、プロファイル、利用可能な設置スペースはすべて、ストーリーの異なる部分を物語ります。

目標は、可能なすべての測定値を収集することではありません。実際にフィット感や動きに影響を与える寸法を特定するためです。

ローラーの寸法を合わせて考慮する必要がある理由

ローラーは単独では動作しません。通常、シャフト、ブラケット、ベアリングまたはブッシュ、ガイド、トラック、フレーム、またはその他の可動コンポーネントで動作します。

1 つの寸法を変更すると、アセンブリの別の部分に影響を与える可能性があります。

例えば、車輪の直径が異なると、ガイドに対する可動構造の位置が変化する可能性がある。幅の広いホイールを使用すると、近くのブラケットと干渉する可能性があります。ボアが異なると、既存のシャフトが正しく取り付けられなくなる可能性があります。外観形状が似ていても、全体の取り付けは異なる場合があります。

このため、1 回の測定だけで代替品を選択すべきではありません。

このプロセスについて考えるのに役立つ方法は次のとおりです。

ローラサイズ → 取付位置 → ガイドとの接触 → アセンブリの移動

このチェーンの一部が適合しないと、ローラーが本来の性能を発揮できない場合があります。

どのオーニングローラーの寸法を確認する必要がありますか?

既存のローラーを特定するとき、または新しい設計を準備するときに、いくつかの寸法を記録する価値があります。

すべてのプロジェクトでこれらすべての測定が必要なわけではありません。ローラーの使用方法により注意点が異なります。

外径は走行位置に影響を与える

外径は多くの場合、最初に測定する寸法の 1 つですが、その重要性は単にホイールのサイズを説明するだけではありません。

トラックまたはガイドに対してローラーがどこに位置するかを決定できます。交換品の直径が著しく異なる場合、可動部分が意図したものよりも高かったり、低かったりする可能性があります。

この変化は、近くの部品間のクリアランスに影響を与える可能性があります。また、フレーム、キャリッジ、またはサポート コンポーネントの位置が変更される場合もあります。

このため、直径は単独の数値として扱うのではなく、周囲の構造と合わせて考慮する必要があります。

幅は接触面積以上のものを決定します

ホイールの幅も便利な寸法です。

ローラーは走行面に正しく設置するのに十分なスペースが必要ですが、十分なサイドクリアランスも必要です。ホイールの幅が利用可能なスペースに対して広すぎる場合、ブラケットやガイドの壁に擦れる可能性があります。本来の設計よりも狭い場合、接触位置が変化する可能性があります。

したがって、正しい幅はホイールの周囲の物理的なスペースによって異なります。

既存の部品を測定する場合は、ホイール自体と、ホイールと隣接するコンポーネントとの間の隙間の両方を確認してください。

ボアは互換性にどのように影響しますか?

ボアとは、ローラーの中心を通る開口部です。これは、アセンブリで使用されるシャフト、車軸、ピン、またはベアリングの配置に直接関係します。

交換用ホイールの外径が一致していても、中心の接続が異なるために装着できない場合があります。

したがって、ボアは次の項目とともにチェックする必要があります。

• シャフトまたはアクスルのタイプ
• 軸受配置
• ハブ構造
• 保持方法
• 利用可能なサイドクリアランス
• ブラケット内のホイールの位置

一部の設計では、ホイールがシャフトの周りを回転します。ベアリングがホイールに組み込まれているものもあります。したがって、同じ外形寸法でも、内部構造が異なるコンポーネントを表すことができます。

これが、交換を依頼する際に、取り付けられているローラーの写真が役立つ理由の 1 つです。

ホイールのプロファイルはサイズと同じくらい重要ですか?

多くのアプリケーションでは、そうです。

ローラーは単なる丸い物体ではありません。その走行面は、平坦、溝付き、湾曲、フランジ付き、または特定のガイド用の形状にすることができます。

プロファイルによって、ホイールが接触する場所が決まります。

簡単な例を考えてみましょう。平坦な表面上を走行するように設計されたローラーは、溝内に設置されることを目的としたローラーとは異なる接触関係を持ちます。 2 つの車輪は同様の外径を持っていても、異なる機械的配置に属している場合があります。

ホイールだけでなく、走行面にもマッチします

既設のオーニングローラーを確認する際は、実際にホイールが作動する部分を検査してください。

探してください:

• 平らな接触面
• 溝または溝
• 盛り上がったガイドエッジ
• サイドフランジ
• 曲線走行セクション
• 密閉されたガイドスペース
• 不均一な接触の兆候

トラックの状態からも有益な情報が得られます。ローラーが周囲の構造物と通常接触する場所に摩耗痕が残る場合があります。

これは、元の部品が摩耗し、そのプロファイルを簡単に識別できなくなった場合に特に役立ちます。

全体の設置スペースはどうでしょうか？

ローラーの基本寸法が正しい場合でも、周囲に十分なスペースがない場合は不適切な場合があります。

これは交換作業中に見落としやすい点です。

コンポーネント自体だけでなく、コンポーネントの周囲のスペースも測定します。ホイールとブラケット、近くのフレームメンバー、ガイド面、留め具、その他の可動部品との間の距離を確認してください。

有用な検査では、いくつかの実際的な質問に答えられるはずです。

1. ローラーは取付位置まで入りますか？
2. 近くの部品に触れずに回転できますか?
3. ホイールはガイドと位置合わせされたままですか?
4. シャフトまたはベアリングを入れるのに十分なスペースがありますか?
5. 固定金具は取り付けられますか？
6. アセンブリは依然として完全な動作経路を移動しますか?

これらの質問により、単純な寸法チェックが適切なフィット感の評価に変わります。

なぜ車軸の位置がアセンブリ全体を変える可能性があるのか

ローラーの中心は、取り付け構造に対して常に同じ位置にあるわけではありません。

車軸の位置を少し変えると、周囲のコンポーネントの高さ、角度、位置に影響を与える可能性があります。これは、ローラーがキャリッジ、アーム、ブラケット、またはガイド付き移動システムの一部を形成する場合に重要です。

たとえば、ホイールの中心が元の設計とは異なる位置にある場合、ローラーは異なる点でガイドに接触する可能性があります。これにより、アセンブリ内での荷重の伝達方法が変化する可能性があります。

したがって、非標準のローラーを交換する場合は、ホイールの直径だけを記録するのではなく、ホイールの中心と取り付け構造の関係を測定してください。

シンプルな測定順序で時間を節約できます

すべてをランダムに測定する必要はありません。

実際のシーケンスは次の方が簡単です。

ステップ 1: 組み立て全体の写真を撮る

ローラーを取り外す前に、より広い写真を撮影してください。これは、コンポーネントがどのように配置されているかを示します。

ステップ 2: ローラーを取り外して検査する

取り外したら、ホイール、ハブ、ボア、プロファイル、取り付け領域を検査します。

ステップ 3: 主な寸法を記録する

まずは外径、幅、内径、全高から始めます。

ステップ 4: プロファイルを確認する

走行面や溝、フランジ、曲線部分を注意深く観察してください。

ステップ 5: 取り付け関係を測定する

ホイールがシャフト、ブラケット、ガイド、および近くの部品に対してどのように配置されているかを記録します。

ステップ 6: ローラーとガイドを比較する

ガイドは、ホイール自体では得られない情報を明らかにすることができます。可能であれば両方一緒に写真を撮りましょう。

このプロセスにより、サプライヤー、メンテナンス チーム、または製品設計者にとってより明確なリファレンスが作成されます。

1 つの次元がわずかに異なる場合はどうなりますか?

すべての寸法の違いが自動的にローラーが機能しないことを意味するわけではありません。影響は、違いがどこで発生するか、およびシステムがどのように設計されているかによって異なります。

重要ではない外面の変更は、実際的な影響をほとんど持たない可能性があります。ボア、動作プロファイル、または取り付け位置の変更は、さらに重要になる可能性があります。

このため、寸法公差は機能との関連で考慮する必要があります。

交換品の調達の場合、測定値を次の 3 つのグループに分けると便利です。

このアプローチにより、検査が理解しやすくなり、不必要な測定を避けることができます。

カスタム ローラーを検討する必要があるのはどのような場合ですか?

標準コンポーネントは、元の設計がすでに確立されたローラー構成に従っている場合に適切に機能します。

既存のコンポーネントが特殊なプロファイル、非標準のボア、特殊な取り付け構造、限られた設置スペース、または入手可能な代替品と適合させるのが難しい設計を備えている場合、カスタム ローラーが検討されることがあります。

OEM 開発中に特定のフレームまたはガイドに合わせてローラーを設計する必要がある場合、カスタマイズも意味があります。

これらのプロジェクトでは、寸法は独立した製品仕様としてではなく、完全な機械図面の一部として考慮される必要があります。

サプライヤーは、適切な設計を確認する前に、ガイド、シャフト、取り付けブラケット、動作環境、および意図された動きに関する情報が必要になる場合があります。

カスタマイズされたプーリーやローラーの生産の場合、HUNE などのメーカーは構造を見直し、必要な取り付け条件や動作条件に合わせたコンポーネントを開発できます。 HUNE の製品範囲には、さまざまなプーリー プロファイルとカスタマイズされたプーリー ソリューションが含まれており、標準コンポーネントが既存の機械配置と一致しない場合に関連する可能性があります。

バイヤーはどうすればより良いローラー情報を準備できるでしょうか?

明確なリクエストにより、技術的なコミュニケーションがはるかに容易になります。

測定値を 1 つだけ送信するのではなく、以下を含む小さな情報パッケージを準備します。

• オリジナルローラーの写真
• 設置完了時の写真
• 主な寸法測定
• ホイールプロファイルの詳細
• シャフトまたは車軸の情報
• ガイドまたはトラック写真
• 取付方法
• アプリケーションの種類
• 置き換えまたは新規開発の要件
• 購入予定数量

図面は利用できると便利ですが、最初は必ずしも必要というわけではありません。物理的なサンプルと鮮明な写真も、メーカーがコンポーネントを理解するのに役立ちます。

注文前の実用的なチェックリスト

オーニング ローラーの交換を確認する前に、次の点を確認してください。

ホイール

• 外径
• 幅
• プロフィール
• ボア
• ハブ構造

取り付け

• シャフトまたは車軸
• ブラケットの位置
• 保持方法
• 設置可能スペース

走行条件

• ガイド形状
• 接点位置
• クリアランス
• 移動方向
• 曲線部分の可能性

アプリケーション

• オーニングの種類
• 野外露出
• 移動の頻度
• 交換または新しい設計

このチェックリストには複雑な工学計算は必要ありません。その目的は、注文前にローラーとシステムの残りの部分の物理的関係を確実に理解することです。

重要なポイント

• 外径 affects the roller's running position within the assembly.
• ホイール width needs to be considered together with contact area and side clearance.
• ボア dimensions should match the shaft, axle, pin, or bearing arrangement.
• 走行プロファイルはガイドまたは接触面と一致する必要があります。
• 車軸の位置は、周囲のコンポーネントの高さ、角度、動きに影響を与える可能性があります。
• 設置可能スペース should be checked before confirming a replacement.
• ローラー、取り付け構造、ガイドの写真は、測定とともに役立つ情報を提供します。
• 特殊なプロファイル、取り付け構造、またはスペース制限によって標準コンポーネントとの適合が困難な場合は、カスタム ローラーを検討することができます。

適切なディメンションはシステム全体をサポートするディメンションです

オーニングローラーのサイズ調整は、単に同じ外径のホイールを見つけるだけではありません。適切なフィットは、複数の次元がどのように連携するかによって決まります。

直径は走行位置に影響します。幅は接触とクリアランスに影響します。ボアによってシャフトの接続が決まります。プロファイルはガイドとの対話を制御します。取り付け寸法によって、ローラーがアセンブリ内に正しく収まるかどうかが決まります。

周囲のスペースも重要です。

そのため、最も有効なアプローチは、最初に完全な機構を検査し、次に設置と動作を制御する寸法を特定することです。写真やアプリケーション情報によって裏付けられた、いくつかの適切に選択された測定値は、交換品の調達やカスタム開発のためのより明確な基礎を提供します。

ローラーを独立したホイールとしてではなく、オーニング システムの一部として扱うと、寸法チェックがはるかに理解しやすくなります。ここでは、コンポーネントを慎重に選択することで、組み立てやメンテナンス中に回避できる取り付けの問題を減らすことができます。
