ローラーベアリングは屋外の日よけコンポーネントにどのように取り付けられていますか

屋外の日よけは、ほとんどの人が思っているよりも多くの可動部品に依存しています。スムーズな展開と格納の背後には、小さいながらも重要なコンポーネントであるローラー ベアリングが存在します。これらのベアリングがどのように設置されるのか、またそのプロセスがなぜ重要なのかを理解することは、設置業者、販売業者、施設管理者が早期の摩耗、騒音、不必要な保守作業を回避するのに役立ちます。

オーニングシステムにおいてローラーベアリングが重要な理由

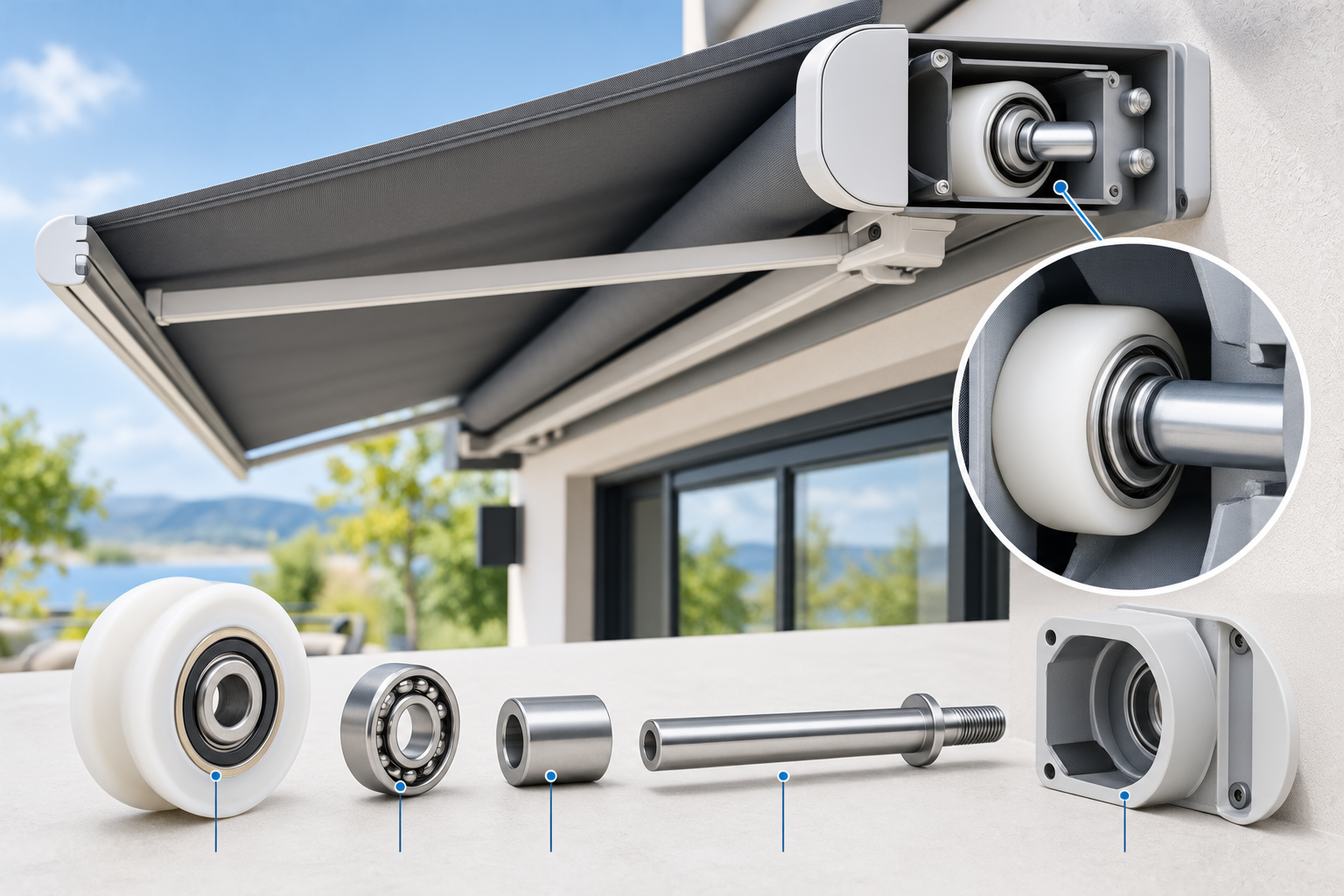

ローラー ベアリングは、オーニングのローラー チューブ、プーリー、またはアーム ジョイントの内側または横に配置されており、静止部分に対する摩擦を軽減しながら回転部分を動かすことができます。ベアリングが適切に取り付けられていないと、布地ローラーが固着したり、クランク機構が硬く感じられたり、電動システムが抵抗を克服するためにより多くの労力を必要とする場合があります。

格納式の日よけ、屋根に取り付けられたキャノピー、パーゴラ スタイルのシェード構造では、通常、ベアリングは次の 3 か所にあります。

• ローラーチューブエンドキャップの内側、回転軸をサポート
• ケーブルまたはストラップが生地をガイドするプーリーポイント
• 折りたたみ式アームオーニングデザインの関節式アームジョイント内

それぞれの場所で負荷と回転の要件が若干異なるため、ベアリングの選択と取り付け方法がコンポーネントごとに異なります。ゆっくりとした連続的な回転では良好に機能するベアリングでも、1 日を通して繰り返し方向が変わるジョイントでは同じように機能しない場合があります。

オーニングハードウェアに使用される一般的なベアリングタイプ

取り付けを開始する前に、どのタイプのベアリングがアセンブリに組み込まれているかを知ることができます。以下の表は、屋外用日よけ製品の一般的なカテゴリをまとめたものです。

これらのカテゴリはすべてを網羅しているわけではありません。メーカーは、特定のオーニング モデルのブラケットの形状に合わせてベアリング ハウジングを調整することが多く、構造によっては 2 つまたは 3 つのベアリング タイプを 1 つの機構に組み合わせている場合もあります。

段階的なインストールプロセス

ローラーベアリングの取り付けは、手順を理解すれば複雑ではありませんが、ベアリングに早期に問題が発生する一般的な理由は、手順をスキップすることです。通常、ハードウェア技術者やオーニング設置業者が従う一般的な概要は次のとおりです。

1. シャフトとハウジングの寸法を確認する

ベアリングを配置する前に、シャフトの直径とハウジングの内径を測定します。ベアリングが緩すぎると負荷がかかるとハウジング内で動く可能性があり、一方、ベアリングが硬すぎると挿入中にハウジングが損傷する可能性があります。この手順は、古い日よけローラーを交換する場合に特に重要です。住宅の状態は、経年、天候への曝露、または過去の修理での繰り返しの分解によってわずかに変化する可能性があるためです。

2. ハウジングとシャフトの表面をきれいにします

チューブやブラケット内にほこり、古いグリース、破片が残っていると、ベアリングが平らに固定されなくなる可能性があります。基本的なクリーニングには、乾いた布または柔らかいブラシで十分です。一部のプラスチック製ハウジングには強力な溶剤が適さない場合があります。ここでさらに数分間時間を費やしておくと、後でアライメントや座り方の問題を防ぐことができます。

3. ベアリングを直角に配置します

ベアリングは斜めに挿入するのではなく、均等に押し込む必要があります。不均一な圧力は、後でベアリングの異音や不規則な回転の原因となる可能性があります。一部の設置業者は、ハンマーで直接接触させるのではなく、平らなブロックと軽い均等な圧力を使用して、追加の力を加える前に複数の側面から位置合わせをチェックします。

4. 固定クリップまたはエンドキャップを固定する

ベアリングは、取り付けられると、オーニングのデザインに応じて、通常、保持クリップ、スナップ リング、またはエンド キャップを使用して所定の位置に保持されます。このステップは、ベアリングの軸方向の位置を制御して、回転中にベアリングがずれないようにするのに役立ちます。保持コンポーネントが欠落しているか、緩く取り付けられていると、時間の経過とともにベアリングが意図した位置からずれる可能性があります。

5. 完全に組み立てる前に回転をテストする

ハウジングを閉じる前、または生地を再度取り付ける前に、シャフトを手で回してください。擦れたり、引っかかったり、異常な抵抗が生じたりすることなく回転する必要があります。後でベアリングにアクセスするには他のいくつかのコンポーネントを取り外す必要がある場合があるため、この段階での粗さは、オーニングの残りの部分を再組み立てする前に修正するのが簡単です。

6. ファブリックまたはアーム機構を再接続します

スムーズに回転することを確認してから、布ローラー、ケーブル、または折りたたみアームを再度取り付けてください。この順序により、技術者はファブリックの張力や機械的な位置合わせの問題をベアリング抵抗と取り違え、不必要な部品交換につながる可能性を回避できます。

インストール中に一般的に使用されるツール

一般的なベアリングの取り付けには特殊な産業用機器は必要ありませんが、いくつかの基本的なツールを使用すると、プロセスをより予測しやすくすることができます。

• ハウジングを損傷することなく古いベアリングを取り外すためのベアリングプーラーまたは引き抜きツール
• 制御された着座圧力を加えるためのソフトフェイスマレット
• キャリパー、シャフトとボアの寸法を確認するため
• リテーナリングプライヤー、スナップリングスタイルハウジング用
• ベアリングおよび用途に適切な場合は、軽量の機械用グリース

即席の工具を使って古いベアリングを無理に取り外すと、周囲のブラケットを損傷する可能性があるため、取り外しに適切な工具を使用することは、取り付けに使用した工具よりも重要であることがよくあります。多くの場合、ブラケットが損傷すると、ベアリング自体を交換するよりも多くの修理作業が必要になります。

よくあるインストールミスとそれが後でどのように現れるか

インストールエラーが必ずしも直ちに問題を引き起こすわけではありません。一部は、数週間または数か月後に、騒音、抵抗、または不均一な回転として現れる場合があります。以下の表は、注目に値するいくつかのパターンをまとめたものです。

これらのパターンを認識すると、設置担当者は不必要に部品を交換するのではなく、サービスの問題をその原因まで追跡するのに役立ちます。場合によっては、ベアリングを完全に交換する必要はありません。解決策としては、既存のベアリングを正しく取り付け直すだけで済みます。

ベアリングの交換が必要な兆候

異常な音やわずかな抵抗がすべてベアリングの故障を意味するわけではありませんが、いくつかの兆候には細心の注意を払う価値があります。

1. まるでチューブが一定の軸で回転していないかのように、わずかに不均一に感じられる回転運動。
2. 伸長または収縮中の特定の時点でのみ現れる、かすかなゴリゴリまたはカチッという音。
3. 布地に過度の力を加えずに、ローラーチューブまたはアームジョイントを手で優しくチェックすると、目に見える遊びが発生します。
4. 電動オーニングは、完全に伸長する前であっても、動き始めるのに通常よりも多くの労力を必要とするように見えます。

これらの兆候はいずれもベアリングの故障を自動的に確認するものではありません。ただし、早期に問題を特定すると、問題がベアリング、取り付け構造、アライメント、またはメカニズムの別の部分に関係しているかどうかを判断しやすくなります。

設置後のメンテナンスに関する考慮事項

ベアリングが正しく取り付けられたら、継続的なメンテナンスは通常は簡単ですが、いくつかの習慣を身に付けると、一貫した動作を維持できます。

1. 特に花粉や砂にさらされる屋外環境では、ローラー チューブの端付近に埃が蓄積していないか定期的に確認してください。
2. 通常の使用中に回転音の変化を聞いてください。静かな回転からかすかなハム音や荒い音への顕著な変化は、摩耗が進行していることを示している可能性があります。
3. 過剰なグリースはベアリングレースに向かう可能性のある破片を引き付ける可能性があるため、過剰な潤滑は避けてください。
4. 保持クリップを定期的に点検してください。特に、腕や関節が繰り返し動く可能性がある強風にさらされる期間の前後に確認してください。
5. 湿気が滞留するとベアリングシートの周囲が腐食する可能性があるため、大雨が降った後は露出した金属ハウジングを拭いてください。

毎日頻繁にサイクリングを行う商用設備の場合、目立った動作上の問題が現れるのを待つのではなく、数か月ごとに簡単な目視および動作チェックを行うことが実際的なメンテナンス習慣になる可能性があります。

考慮に値する気候と季節の要因

屋外の日よけは、屋内のほとんどの機械コンポーネントよりも幅広い条件にさらされるため、時間の経過とともにベアリングがどのように動作するかに影響を与える可能性があります。湿気の多い気候や沿岸地域では、塩気や結露によって露出した金属部品の周囲が徐々に腐食する可能性があるため、湿気にさらされるとより頻繁な検査が必要になる場合があります。より乾燥し、ほこりの多い気候では、粒子の蓄積がより重要な問題となる可能性があり、掃除の間隔が重要になります。

温度変化もコンポーネント間の関係に影響を与える可能性があります。設置中にスムーズに装着されるベアリングでも、周囲の材料が季節の温度変化によって膨張または収縮するため、状態が若干異なることがあります。これが、設置者があらゆる動作条件下で初期のフィット感が変わらないと仮定するのではなく、定期メンテナンス中に回転を再チェックする理由の 1 つです。

ベアリングとオーニングのデザインのマッチング

すべてのオーニングが同じ軸受構成を使用しているわけではなく、軸受の配置を機械構造に適合させることは、取り付け技術自体と同じくらい重要です。

格納式布製オーニングは通常、連続回転をサポートするチューブエンドベアリングに依存しています。折りたたみアーム システムはアーム関節内のピボット ベアリングに大きく依存しており、継続的な回転よりも前後の動きが繰り返されます。トラックガイド式またはパーゴラ式キャノピーでは、ケーブルまたはベルトを固定経路に沿って整列させるのに役立つ滑車式ベアリングを使用する場合があります。

ある動作パターンに基づいて設計された軸受が別の用途には適していない可能性があるため、この区別は重要です。オーニングハードウェアを扱うサプライヤーは通常、交換コンポーネントについて議論する際に、ベアリングの位置、ハウジングの形状、動作パターン、シャフトの配置、および予想される動作条件を考慮します。

重要なポイント

• 交換用ベアリングを取り付ける前に、シャフトとハウジングの寸法を確認してください。
• ベアリングを取り付ける前に、ハウジングとシャフトの表面を清掃してください。
• ベアリングを真直ぐに取り付け、均等に圧力を加えてください。
• 組み立てを完了する前に、保持クリップ、スナップ リング、またはエンド キャップを確認してください。
• ファブリックまたはアーム機構を再接続する前に、回転をテストします。
• ハウジングの損傷を避けるために、適切な取り外しおよび取り付け工具を使用してください。
• ベアリング構成を選択するときは、オーニングの動作パターンを考慮してください。
• 定期的な検査は、異常なノイズ、抵抗、遊び、または位置合わせの問題を、より大きなメンテナンスの問題に発展する前に特定するのに役立ちます。

屋外の日よけコンポーネントへのローラー ベアリングの取り付けは、慎重な測定、きれいな表面、均一な着座圧力、および正しい保持に基づいて構築されるプロセスです。これらの手順自体は複雑ではありませんが、いずれかをスキップすると、ベアリングの動作や周囲のオーニング機構の動作状態に影響を与える可能性があります。

単一の住宅用格納式オーニングを作業する場合でも、商業ユニットのグループをメンテナンスする場合でも、一貫した設置順序に従うことで、検査とメンテナンスが容易になります。交換用のベアリングやプーリー アセンブリを調達するときにも同じ原則が当てはまります。ハウジングの設計、シャフトの配置、動作パターン、周囲の構造を理解することで、適切なコンポーネントを選択するための明確な基礎が得られます。

交換用ベアリングまたはプーリー アセンブリを調達する設置業者の場合、ブラケットの形状やベアリングの配置はオーニング システムごとに異なるため、オーニング固有のハウジング設計に精通したサプライヤーと協力することで、取り付けプロセスをより予測しやすくすることができます。設置時に細心の注意を払い、適切な季節点検を組み合わせることで、日常使用中にメカニズムをスムーズに動作させることができます。
