交換品を注文する前にオーニングローラーを測定する方法

交換する オーニングローラー 元のコンポーネントが削除される前に適切に文書化されていれば、簡単に行うことができます。ホイールはシンプルに見えますが、そのサイズは適切な交換に必要な情報の一部にすぎません。動作プロファイル、中心開口部、取り付け方法、およびガイドとの関係はすべて、コンポーネントの取り付け方法と動作方法に影響を与える可能性があります。

注文する前に、時間をかけて既存のローラーを検査し、重要な詳細を記録してください。基本的な測定ツール、鮮明な写真数枚、簡単なスケッチは、特に元の部品にモデル番号や識別マークがない場合に役立つ情報を提供します。

重要なのは、ホイールを独立したコンポーネントとして扱うのではなく、ローラーを完全な日よけアセンブリの一部として見ることです。

重要なポイント

• 交換品を注文する前に、ホイールのサイズ、幅、センター開口部、走行プロファイルを測定してください。
• ホイール単体で測定するのではなく、取り付け構造と設置可能なスペースを検査します。
• 摩耗や位置ずれは交換用ローラーの動作に影響を与える可能性があるため、ガイドまたはトラックを確認してください。
• 鮮明な写真と簡単なスケッチを使用して、珍しい形状や取り付け配置を記録します。
• 特に非標準コンポーネントまたはカスタマイズされたコンポーネントを調達する場合は、可能な限り元のローラーを使用できるようにしてください。

正確な測定が重要な理由

交換用ホイールは、見た目はオリジナルとほぼ同じですが、取り付けに影響する点が異なります。取り付け配置、ホイールのプロファイル、中央の開口部に小さな変更があると、部品が意図したとおりに既存の構造に適合しなくなる可能性があります。

このため、視覚的な比較だけでは十分ではないことがよくあります。

有用な検査では、次の 3 つの領域をカバーする必要があります。

• 車輪とその走行面
• 取り付け配置
• ホイールが移動するガイドまたは表面

これらの詳細を組み合わせることで、既存のコンポーネントの明確な説明が提供され、サプライヤーとのコミュニケーションが容易になります。

古い日よけシステムの場合、部品番号がない場合、または元のコンポーネントがすぐに入手できない場合、この情報は特に役立ちます。

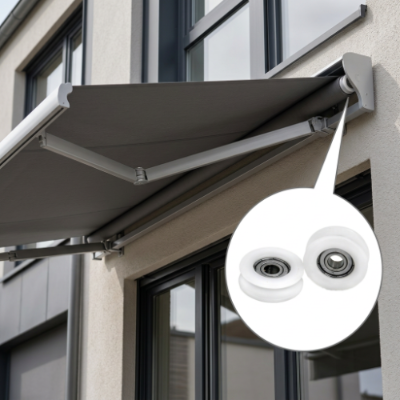

完全な組み立てから始める

ローラーを取り外す前に、ローラーが日よけ機構の内側にどのように収まっているかを検査してください。

コンポーネントがまだ取り付けられている間に数枚の写真を撮ります。周囲のブラケット、シャフト、ガイド、ハウジング、またはその位置を示すのに役立つその他の部品を含めます。

役立つ写真セットには次のものが含まれます。

• 取り外す前の完全な組み立て状態
• ローラーを近くから見たところ
• 横顔
• 正面と背面
• 取り付けポイント
• ガイドまたはトラック
• 利用可能なスペースに影響を与える近くのコンポーネント

これらの画像は、測定値だけでは必ずしも捉えることができないコンテキストを提供します。

設置方向を記録する

ホイールには対称的なものもありますが、特定の向きを持っているものもあります。フランジ、溝、ベアリング配置、または取り付け機能は片側にのみ表示される場合があります。

分解する前に、コンポーネントがどの方向を向いているかを簡単にメモしてください。

通常は写真で十分です。いくつかの同様のローラーを取り外す場合は、簡単なラベルまたはスケッチを使用すると、すべてを整理するのに役立ちます。

メインホイールの寸法を測定する

取り外した後、コンポーネントを清潔な平らな面に置きます。部品が他のハードウェアに接続されているときに部品を測定すると、正しい基準点を特定することが困難になる可能性があります。

通常、メイン ホイールの寸法が開始点となります。

目的は、可能なすべての測定値を収集することではありません。コンポーネントがどのように適合し、機能するかを示す寸法に注目してください。

ホイールのプロファイルをよく見てください

外寸は写真の一部のみを掲載しております。走行面の形状も同様に重要です。

ホイールを横から見て、接触面が平坦か、丸いか、溝が付いているか、フランジが付いているか、または別の形状になっているかを確認します。

隆起したエッジまたは凹んだセクションは、ガイドと特定の関係を持つ場合があります。測定値だけではこれらの詳細を伝えるのが難しい場合があるため、鮮明な側面写真が役に立ちます。

デザインを摩耗から切り離す

古いローラーは、長期間繰り返しの動きにさらされている可能性があります。その表面は磨かれたり、傷がついたり、平らになったり、磨耗したりすることがあります。

目に見えるすべてのマークが元のデザインを表していると自動的に想定しないでください。

別の適合するホイールが入手可能で、摩耗が少ないように見える場合は、2 つを比較してください。コンポーネント間の違いは、どの機能が元のプロファイルの一部で、どの機能が使用された結果であるかを示すのに役立ちます。

これは、走行面が著しく変化した場合に特に役立ちます。

中心の開口部を注意深く確認してください

ホイールの中心は、回転コンポーネントと機構の残りの部分を接続しているため、特に注意が必要です。

構造に応じて、センターにはベアリング、ブッシュ、金属インサート、シャフト接続、またはその他の支持要素が含まれる場合があります。

寸法を記録する前に、まず実際に存在するものを特定します。

次のことを確認してください。

• 中央はシンプルな開口部です
• 内部にはベアリングが組み込まれています
• ブッシュが存在します
• シャフトがコンポーネントを貫通します
• シャフトはホイールと一緒に回転します
• ホイールは固定軸の周りを回転します

これらの違いは、交換コンポーネントの構築方法に影響を与える可能性があります。

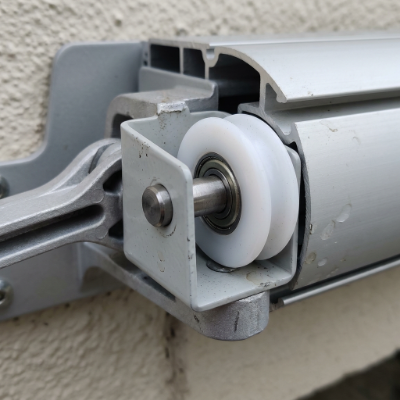

取付構造も見逃せない

交換品の調達時によくある間違いの 1 つは、ホイールに集中して取り付け方法を見落とすことです。

ホイールの外形寸法は他のコンポーネントと同様ですが、完全に異なる取り付け方法を使用する場合があります。

ローラーと日よけ構造の間の接続を見てください。

以下によってサポートされる場合があります。

• 固定ピン
• 車軸
• シャフト
• ブラケット
• ベアリング
• ブッシュ
• 一体型ハウジング

分解する前と、ローラーを取り外した後の取り付け領域の写真を撮ります。

これにより、車輪と周囲の構造物の関係が理解しやすくなります。

利用可能なスペースを確認する

ローラー周りのスペースも記録に値します。

取り付けを妨げる可能性のあるブラケット、カバー、シャフト、レール、またはその他のコンポーネントが近くにないかどうかを確認します。

交換はホイール自体に対応するだけではありません。また、既存のアセンブリで利用可能なスペース内で作業する必要もあります。

ガイドまたはトラックを検査する

ホイールが移動する表面から、コンポーネントに関する有益な情報が得られます。

通常の接触領域を示すマークを探してください。これらにより、ホイールが中央で走行しているのか、それとも片側に激しく接触しているのかがわかる場合があります。

以下の周囲のガイドも確認してください。

• 汚れや破片
• 傷
• 変形
• 留め具が緩んでいる
• 偏摩耗
• 元の形状の変化

ガイドが損傷したり位置がずれている場合、ローラーだけを交換しても根本的な機械的問題は解決しない可能性があります。

このため、ガイドは別個の問題として扱うのではなく、同じプロセス中に検査する必要があります。

数字では説明できないことを鮮明な写真で説明できる

寸法は重要ですが、形状によっては数値で正確に説明するのが難しいものもあります。

湾曲したエッジ、オフセットされた中心、および片側に小さな取り付け機能を持つローラーを考えてみましょう。寸法のリストで部品を説明することもできますが、側面の写真では、それらの機能間の関係をより明確に示すことができます。

交換に関するお問い合わせの場合は、照明が適切で背景がシンプルな写真を使用してください。

以下を含めるようにしてください。

• 1 つの全体像
• 片面図
• 中央部の拡大写真 1 枚
• 取り付けエリアの 1 つのビュー
• 元の位置にあるコンポーネントを示す 1 枚の写真

視覚的に参照できるように、1 枚の写真内の部品の横に定規や測定ツールを置くこともできます。

シンプルなスケッチが役に立つとき

いくつかのローラーは説明が簡単です。他のものは、図面を使用すると理解しやすい、特殊な形状や取り付け配置を持っています。

基本的なスケッチは、正式な工学図面標準に従う必要はありません。

コンポーネントを正面と側面から描き、重要な寸法をマークします。車軸またはシャフトの位置を示し、ガイドと接触する面を示します。

これは、いくつかの実際的な質問の答えに役立ちます。

• 回転中心はどこですか？
• どちら側がブラケットに面していますか?
• ガイドと接触する面はどれですか?
• ホイールの寸法はどれですか?
• 取り付け構造に属する寸法はどれですか?

カスタマイズされたコンポーネントの場合、このタイプの参照により通信がはるかに容易になります。

元のパーツを利用可能な状態に保ちます

可能であれば、測定後すぐに古いローラーを処分しないでください。

物理的なサンプルは、写真やメモでは捉えにくい情報を提供することができます。実際のホイールのプロファイル、ベアリングの配置、取り付けの特徴、摩耗の兆候を表示できます。

これは、コンポーネントが特殊な場合、または元の設計に簡単に識別できるモデル番号がない場合に特に役立ちます。

非標準のプーリーやローラーのコンポーネントを扱うメーカーやサプライヤーにとって、図面、写真、アプリケーション情報と組み合わせたサンプルは、交換またはカスタマイズされた設計を検討するための有用な参考資料となります。

明確な交換リクエストの準備

検査が完了したら、情報を簡単な仕様書に整理します。

有用な問い合わせには次のものが含まれます。

• アプリケーション: コンポーネントが使用される場所
• 既存のコンポーネント: 元の部品の説明と写真
• ホイール情報: 主な寸法と走行プロファイル
• センター情報: ボア、ベアリング、ブッシュ、またはシャフトの配置
• 取り付け情報: ブラケット、アクスル、ピン、またはハウジング構造
• ガイド情報: 接触面の写真または説明
• 状態: 目に見える磨耗、亀裂、変形、またはその他の損傷
• 数量: おおよその購入要件
• サンプル: オリジナルのコンポーネントを参照用に提供できるかどうか
• カスタマイズ: 標準コンポーネントとカスタマイズされたコンポーネントのどちらが検討されているか

これにより、サプライヤーは 1 枚の写真や 1 回の測定よりもはるかに明確な出発点を得ることができます。

カスタマイズされたプーリーやローラーを含むアプリケーションの場合、HUNE は非標準コンポーネントの要件について議論するときに、この種の寸法およびアプリケーション情報を使用できます。

注文前に確認すべきこと

ホイール

主な寸法をチェックし、走行プロファイルが正しく記録されていることを確認してください。

センター

コンポーネントが単純なボア、ベアリング、ブッシュ、シャフト、またはその他の内部配置を使用しているかどうかを確認します。

取り付け

元の接続と提案された置換構造を比較してください。

ガイド

ホイールのプロファイルが作動する表面と一致していることを確認してください。

設置スペース

周囲にフィッティングや動きに影響を与える可能性のあるものがないか確認してください。

動作条件

コンポーネントが使用される環境を考慮してください。屋外の日よけシステムは、湿気、ほこり、温度変化、繰り返しの動きに遭遇する可能性があります。これらの条件は、材料と構造について議論するときに関連する可能性があります。

実践的な測定チェックリスト

情報をサプライヤーに送信する前に、次の事項を満たしていることを確認してください。

• 取り外す前にローラーを写真に撮ります
• メインホイールの寸法を記録します。
• 横顔もチェック
• 中央の開口部を点検してください
• ベアリングまたはブッシュを特定します
• シャフト、車軸、またはピンの配置を記録します
• 取り付けブラケットの写真を撮る
• ガイドまたはトラックを検査する
• 目に見える磨耗や変形に注意してください
• 設置可能なスペースを確認する
• コンポーネントの形状が特殊な場合は、簡単なスケッチを作成します。
• 可能な限り元の部品を入手できるようにしておいてください
• ローラーがどこでどのように使用されるかを説明する
• カスタマイズされたコンポーネントが必要かどうかを述べます

よくある質問

オーニングローラーを注文する前にどのような測定を行う必要がありますか? ホイールの直径、幅、センター開口部、走行プロファイル、取り付け配置、および利用可能な取り付けスペースを記録します。完全なアセンブリの写真は、追加のコンテキストを提供します。

外径の測定だけで十分ですか？ いいえ。外形寸法はコンポーネントの一部のみを示しています。センター配置、走行プロファイル、取付構造、ガイドとの関係も互換性に影響を与えます。

測定後、元のローラーは保管しておくべきですか? 可能であれば、はい。オリジナルの部品は、測定だけでは把握することが難しい、そのプロファイル、取り付け機能、内部配置、摩耗状態に関する有益な情報を提供します。

ローラーを取り外す前に写真を撮る必要があるのはなぜですか? 取り付けられた写真には、コンポーネントの向きと、近くのブラケット、シャフト、ガイド、その他の部品との関係が示されています。このコンテキストは、交換要件を明確にするのに役立ちます。

サプライヤーはサンプルからカスタマイズされたローラーを作成できますか? 物理サンプルを測定値、写真、用途情報、取り付けの詳細と組み合わせると、非標準またはカスタマイズされたローラーについて議論する際に有用な参考情報が得られます。

良好な測定はシステム全体から始まります

ローラーは日よけアセンブリの比較的小さな部分ですが、その寸法と取り付け関係は、ローラーがどのようにフィットし、動くかに直接的な影響を与える可能性があります。

このため、交換の調達は外径以上のものから開始する必要があります。ホイールプロファイル、センター配置、取り付け構造、ガイド、および利用可能な取り付けスペースはすべて有益な情報を提供します。

数枚の鮮明な写真と慎重に寸法を記録しておくと、特に古いコンポーネントや非標準のコンポーネントを扱う場合、プロセスがはるかに簡単になります。

実際のアプローチはシンプルです。アセンブリ全体を検査し、重要な領域を測定し、取り付け配置を文書化し、可能な限り比較できるように元の部品を保管しておきます。これにより、バイヤーとメーカーの両方が、コンポーネントとオーニング システム内でのその役割をより明確に理解できるようになります。
