3D プリンターの V ホイールにフラット スポットが発生するのはなぜですか

3D プリンター V ホイール は小さなコンポーネントですが、プリンタ キャリッジがガイド システムに沿って移動する方法に直接関係しています。ホイールに平坦な部分ができると、キャリッジは移動全体を通じて同じ回転パターンで動かなくなる可能性があります。その結果、目立つ凹凸、繰り返しの抵抗、振動、または不規則な動作が発生し、印刷中に気づきやすくなります。

通常、平坦なスポットは理由なく現れることはありません。これは、ホイールがレールにどれだけしっかりと接触しているか、プリンタが同じ位置に留まる時間、走行面の状態、ホイールの材質、ベアリング サポート、またはキャリッジの組み立て方法に関係する可能性があります。

ユーザーや機器メーカーにとって、ホイールとレールの間で何が起こっているかを理解することは、損傷したホイールを単に交換部品として扱うよりも有益です。

フラットスポットとは実際には何を意味するのでしょうか?

V ホイールは通常、ガイド レールのプロファイルに沿った連続的な湾曲した外面を持っています。キャリッジが移動すると、ホイールが回転し、接触点をその円周上に移動させます。

フラットスポットはその関係を変えます。

丸い接触面を維持する代わりに、ホイールの一部がわずかに圧縮または変形します。その部分がレールに到達したとき、車輪は残りの回転時とまったく同じように回転しない可能性があります。

変化は、簡単な目視検査を回避できるほど小さい場合があります。キャリッジを手でゆっくり動かすと、問題が発見されやすくなる場合があります。

ホイールが平らになるのはなぜですか?

原因はいくつか考えられますが、それらが重なって発生することもあります。

このため、同じ機械的状態が残っている場合、単に新しいホイールを取り付けるだけでは根本的な状況が解決されない可能性があります。

ホイール圧力とフラットスポットの関係

フラット スポットを理解する最も簡単な方法の 1 つは、接触圧力について考えることです。

V ホイールは、キャリッジを安定に保つためにレールと十分に接触する必要があります。同時に、過剰な圧力によりホイールに不必要なストレスがかかる可能性があります。

調整がきつすぎると、キャリッジが動いていないときでもホイールがレールにしっかりと押し付けられることがあります。次に、外側の素材は連続的に圧縮されます。

エンジニアリングポリマーで作られたホイールの場合、長時間にわたる圧縮により、接触領域の形状が徐々に変化する可能性があります。

プリンターを実行する必要はありません

これは重要な詳細です。

プリンターが静止している間に、ホイールによって平らな領域が作成されることがあります。

キャリッジが長期間同じ位置に留まると、車輪の同じ部分がレールに触れたままになります。この影響は、接触力が必要以上に大きい場合に大きく影響します。

再び機械が動き始めると、その変形部分は繰り返し接触点を通過します。

これにより、手動で動かすときに、小さな凹凸や切り込みのような馴染みのある感覚が生じることがあります。

駐車位置が重要なのはなぜですか?

長期間使用されないプリンタについて考えてみましょう。

キャリッジはフレームの 1 つの領域の近くに留まり、車輪は同じ回転位置に留まります。マシンの電源がオフになっているため、何も起こっていないようです。

ただし、機械的には、車輪は依然としてキャリッジを支持しています。

接地圧が過大になると、各車輪の同じ部分に定常荷重が集中してしまいます。時間の経過とともに、局所的な変形が生じる可能性があります。

これは、駐車中のすべてのプリンターにフラット スポットが発生するという意味ではありません。ホイールの構造、材質、接触力、温度、機械の調整、保管条件はすべて結果に影響します。

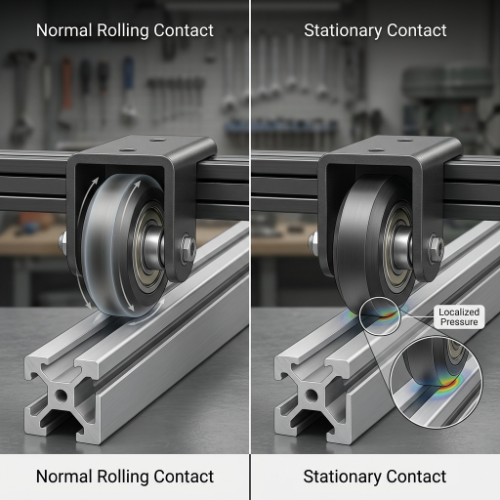

動くと接点が変わる

通常の動作中、車輪は回転し、その周囲のさまざまな部分がレールと接触します。

それによりホイール周りの接触が広がります。

プリンターが静止している場合、そのような再分配は行われません。 1 つの小さなセクションに負荷がかかったままになります。

これが、定期的に使用すると滑らかに感じられるプリンタでも、長期間使用しないと目立つような切れ込みが発生する理由の 1 つです。

不適切な調整が本当の原因でしょうか?

はい。

ホイールは、不必要な抵抗を生じさせることなく、ガイド面との適切な接触を維持する必要があります。

調整が緩すぎるとキャリッジにガタが生じる場合があります。きつすぎると、ホイールに過剰な圧力がかかり、キャリッジを動かすのにさらに大きな力が必要になる場合があります。

どちらの状態も望ましいものではありません。

簡単な機械的チェック

プリンタの電源が安全にオフになり、関連する軸が自由に動かせる場合、通常はキャリッジを手でゆっくりと動かすことができます。

次の点に注意してください。

• 動きはレール全体で一貫しているように感じられます。
• 繰り返しバンプが一定の間隔で表示されます。
• キャリッジはある時点で著しくきつくなります。
• ホイールが回転中に躊躇しているように見えます。
• 軽い圧力を加えるとキャリッジが揺れます。

正確な検査手順はプリンターの設計によって異なるため、調整を行う場合はメーカーの組み立て説明書に従う必要があります。

V溝はどのような役割を果たしているのでしょうか？

V ホイールの形状は、互換性のある V 字型の走行面で動作するように設計されています。

角度を付けた接触により、ホイールが押し出しに沿って回転できるようにしながら、キャリッジを拘束するのに役立ちます。

このジオメトリは、両方の表面の状態が重要であることも意味します。

ホイールのプロファイルが変化すると、レールとの関係も変化します。平らな部分、欠けたエッジ、磨耗した溝、または平らでない表面は、キャリッジの移動に影響を与える可能性があります。

小さな変化は繰り返せる

ここで、フラット スポットがモーションの観点から興味深いものになります。

ホイールに 1 つの平らな領域があると仮定します。

ホイールがその位置まで回転するたびに、同じ凹凸が接触点に戻ります。キャリッジが動き続けると、効果が繰り返し現れることがあります。

この繰り返しの機械的パターンは、全体的な滑らかさの低下よりも目立つ場合があります。

破片がホイールの変形に影響する可能性はありますか?

3D プリンターの走行面には、ほこり、フィラメントの粒子、作業場の破片、その他の小さな汚染物質が溜まる可能性があります。

きれいな接触面により、ホイールとレールが意図したとおりに相互作用することができます。

それらの間にゴミが挟まると、接触状態が変化する可能性があります。硬い粒子は局所的な圧力点を形成する可能性があり、一方、細かい物質はホイールの表面に埋め込まれる可能性があります。

これにより自動的に平坦なスポットが作成されるわけではありませんが、汚染により接触が不均一になり、表面変化が加速される可能性があります。

ホイールのせいにする前にレールをチェックしてください

損傷したホイールは簡単に交換できるため、すぐにホイールに注目したくなるかもしれません。

ただし、レールにも注目に値します。

探してください:

• 溝の中にゴミが目立ちます。
• 走行面に沿ったマーク。
• 異常な汚染。
• 接触部分付近にダメージあり。
• キャリッジの動作が異なるセクション。

汚染または損傷した走行面に交換用ホイールを取り付けると、再び同様の症状が発生する可能性があります。

ホイールの材質はフラットスポットの形成に影響しますか?

材料の選択は、ホイールが長期間の接触にどのように反応するかに影響します。

多くのデスクトップ 3D プリンタは、機械的強度、低摩擦特性、およびアルミニウム押出システムとの互換性の有用な組み合わせを提供するため、エンジニアリング ポリマー ホイールを使用しています。

異なるポリマーは、圧力、温度、湿気、または長期の負荷に対して同じように反応するわけではありません。

金属ホイールはポリマーホイールとは異なる動作をしますが、他の加工材料は独自の剛性と接触特性の組み合わせを提供できます。

重要な点は、材料を完全なガイド システムから切り離して評価することはできないということです。

交換用コンポーネントの場合、通常、外観のみに基づいて材料を選択するよりも、ホイールの構造を元の機械システムに一致させる方が現実的です。

ホイール内のベアリングはどうなっているのでしょうか？

外側のホイールが最も注目されますが、その内側には別のコンポーネントがあります。

ベアリングは車軸周りの回転をサポートします。ベアリングがスムーズに回転しないと、外面が正常に見えてもホイールに異常な動きが発生することがあります。

ベアリングの問題とフラットスポットは、手動で動かすときに似たような感覚を引き起こす可能性があります。

たとえば、ベアリングが粗いと、ホイールが回転するときに繰り返し抵抗が発生する可能性があります。ホイールが損傷すると、変形部分がレールに到達したときに同様の感覚が繰り返し発生することがあります。

ホイールとベアリングを一緒に見てください

異常な動きを調査するときは、両方の部分を考慮することが合理的です。

有用な検査には次のものが含まれます。

1. ホイール外面のチェック。
2. 目に見える平らな部分を探します。
3. ホイールをゆっくりと回転させます。
4. 異常な粗さのチェック。
5. アクスルと取り付け位置を検査します。
6. レール接触面を見てみます。

これにより、ホイールだけを検査するよりもより完全な全体像が得られます。

フラットスポットは印刷にどのような影響を与えるのでしょうか?

影響は、変形の程度と影響を受けるホイールの位置によって異なります。

通常の動作では、小さな変化はほとんど気づかれないかもしれません。不規則性が大きくなると、キャリッジの動きに周期的な変化が生じる可能性があります。

考えられる兆候は次のとおりです。

• 表面パターンの繰り返し。
• 軸に沿った不均一な動き。
• 手動で動かす際に目立つ衝撃。
• キャリッジの振動。
• 第 1 層の整合性の変更。
• 走行中の追加騒音。

これらの症状は、ホイールにフラットスポットがあることを証明するものではありません。ベルト、フレームのアライメント、ベアリング、取り付けハードウェア、押し出し条件、およびモーション システムの他の部分でも同様の結果が生じる可能性があります。

このため、機械システム全体をチェックすることが有益です。

ホイールを締めることが必ずしも解決策ではない理由

キャリッジが緩んでいると感じた場合は、調整を締めるのが明白な解決策のように思えるかもしれません。

しかし、圧力が強ければ自動的に動きが良くなるわけではありません。

ホイールの表面にすでに損傷や凹凸がある場合、接地圧を高めると凹凸がさらに目立つ場合があります。また、抵抗が増加し、ホイールにさらなるストレスがかかる可能性があります。

より良いアプローチは、プリンタの設計に従ってシステムを調整し、キャリッジが不要な遊びなく一貫して動くかどうかを確認することです。

しっかりしていることと過負荷であることは違います

車輪はレールと接触したままにする必要があります。

不必要に圧縮する必要はありません。

ポリマーホイールの場合、長期的な圧力に対する応答が硬い金属コンポーネントの応答とは異なるため、この区別は特に重要です。

フラットスポットは自然に消えることができますか?

プリンターを繰り返し動かすと、ホイールの感触が良くなったことにユーザーが気づくことがあります。

これは、ホイールがまったく同じ位置に静止しなくなったり、連続回転中に小さな変形が目立たなくなったりするために発生する可能性があります。

ただし、すべてのフラットスポットが自動的に修正されるという意味ではありません。

ホイールに永久的な変形、材料の損傷、または明らかに変化したプロファイルがある場合、使用を続けるとシステムの不規則性がそのまま残る可能性があります。

したがって、目に見える損傷のあるホイールは、追加の印刷によって元の形状が復元されると仮定するのではなく、評価する必要があります。

V ホイールはいつ交換する必要がありますか?

ホイールに目に見える損傷領域がある場合、またはホイールの状態が明らかにキャリッジの動きに影響を与えている場合には、交換を検討する価値があります。

注目に値する兆候がいくつかあります。

目に見える表面変形

平らな部分、欠けたエッジ、または大幅に変化した溝プロファイルは、接触面が意図した状態ではなくなっていることを示しています。

繰り返しの動きのノッチ

キャリッジが一定の間隔で引っ掛かりや衝突を繰り返す場合は、車輪の回転や走行面を点検してください。

持続的なキャリッジの不安定性

過度の抵抗なく安定した動きを維持するためにキャリッジを調整できない場合は、ホイール アセンブリを詳しく検査する必要がある場合があります。

ベアリングの異常な動作

ベアリングが粗かったり異音がしたりすると、外側の表面が問題ないように見えても、ホイールの動きに影響を与える可能性があります。

交換は、コンポーネントの実際の状態とプリンタ アセンブリの要件に基づいて行う必要があります。

メーカーは製品設計時のリスクをどのように軽減できるでしょうか?

3D プリンター アセンブリを製造するメーカーにとって、フラット スポットの防止はプリンターがユーザーに届く前から始まります。

ホイールの選択、キャリッジの形状、ベアリングの配置、調整方法、レールの互換性、および保管条件のすべてに影響があります。

適切に設計されたアセンブリは、ホイールの不必要な圧縮を避けながら、キャリッジをガイドするのに十分な接触を提供する必要があります。

ストレージは機械設計の一部です

保管方法も重要な場合があります。

プリンターを長期間使用しないことが予想される場合は、キャリッジの位置とホイールの荷重状態を製品の取り扱いガイドラインの一部として考慮することができます。

これは細かい点ですが、長時間の静止接触に伴う問題を軽減するのに役立ちます。

交換用の V ホイールを調達する際、購入者は何に注意する必要がありますか?

販売代理店、修理会社、プリンター メーカーにとって、交換品の選択は、ホイールの全体的な外観の一致に留まらない必要があります。

次のことを考慮してください。

図面または既存のサンプルを使用すると、特にホイールがカスタマイズされたプリンター構造の一部である場合、このプロセスがはるかに簡単になります。

小さなホイールからモーション システムについて多くのことがわかります

フラット スポットは単純なホイールの問題のように見えるかもしれませんが、より大きな機械システムに関する何かを明らかにすることができます。

ホイールに過度の接触圧がかかっている可能性があります。キャリッジが長期間停止したままになっている可能性があります。レールの清掃が必要な場合があります。ベアリングが回転異常の原因となっている可能性があります。アセンブリの位置合わせチェックも必要な場合があります。

そのため、周囲の状況を理解せずにホイールを交換すると、後で同じ問題が発生する可能性があります。

3D プリンターのメーカーとユーザーにとって有益なアプローチは、ホイール、ベアリング、レール、キャリッジ、調整をまとめて検討することです。接触関係が理解できれば、問題がホイール自体に起因するのか、それとも運動システムの組み立て方に起因するのかを判断するのが容易になります。

3D プリンター V ホイールは、ホイールの一部に長時間集中した圧力がかかった状態が続くと、特に接触力、保管位置、位置合わせ、または走行条件がアセンブリに適していない場合に、フラット スポットが発生する可能性があります。材料の挙動、ベアリングの状態、汚染、レールの形状も問題の進行に影響を与える可能性があります。

重要な点は、フラットスポットは単なる表面上の変化ではないということです。ホイールは移動ガイド システムの一部であるため、ホイールの真円度の変化は、キャリッジがレールに沿って移動する方法に影響を与える可能性があります。

ユーザーにとっては、手動でゆっくりと動きをチェックすることで、不規則なローリングを早期に示すことができます。メーカーにとって、ホイールの材質、ベアリング構造、接触圧、レールの互換性、キャリッジの設計に細心の注意を払うことは、より一貫した動作システムを作成するのに役立ちます。

V ホイールは 3D プリンターの小さな部品かもしれませんが、その役割はキャリッジ全体の動きと密接に関係しています。ホイールがレールに適切に適合し、周囲のアセンブリが正しく調整されていれば、モーション システムはより予測可能な機械的基盤を持ちます。
