溝の設計は工業用ガイドローラーの性能にどのような影響を与えるのか

ガイドローラーは定期メンテナンスのために交換されることが多く、その後、ベルトやワイヤーの軌道が突然変わることがあります。その変化は通常、グルーブのデザインにまで遡ります。これは、何かがぐらついたり、滑ったり、不均一に磨耗したりするまで、二度見されることはほとんどない細部の 1 つです。溝の実際の機能が明らかになると、ラインの問題の多くは謎のように感じなくなります。

見た目よりもグルーヴが重要な理由

ガイド ローラーの仕事は単純に思えます。ベルト、ケーブル、チェーン、またはストリップをまっすぐな制御された経路で移動させ続けることです。溝とは、ローラーの表面に切断または成形されたチャネルを意味し、実際にガイド作業を実行します。溝のプロファイルを変更すると、ローラーが移動する材料と接触する面積、材料を所定の位置にどの程度しっかりと保持するか、動作中に蓄積される摩擦の量が変化します。

溝は装飾的なディテールというよりは、ステアリング機構のように機能します。溝が浅すぎると、負荷がかかったときにベルトが横に流れてしまう可能性があります。きつすぎると、しっかりとグリップするため、ローラーとベルト自体の摩耗が加速します。通常、これらの両極端の間のどこかがシステムが最もスムーズに動作する場所であり、そのバランス ポイントはアプリケーションに大きく依存します。

一般的な溝プロファイルを理解する

すべての溝が同じ方法でカットされるわけではなく、形状ごとに異なるトレードオフが生じます。

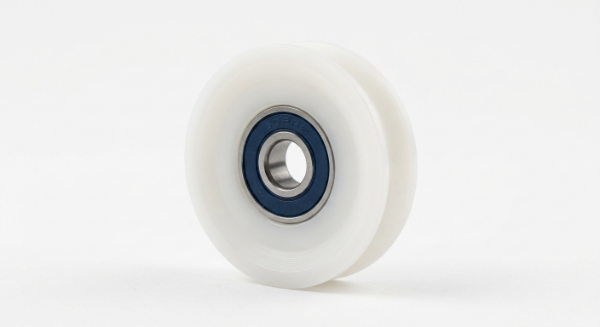

V字溝

V溝は丸ベルトやワイヤーロープに使用されるローラーによく見られます。角度の付いた側面は、ベルトが溝に収まるときに自然に中央に配置され、横方向の動きを軽減します。この自己調心効果が、包装ラインや軽量資材運搬装置で V 溝が頻繁に使用される理由の 1 つです。

U字溝と丸溝

丸いまたは U 字型のチャネルは、鋭い V カットと比較して、接触圧力をベルトまたはケーブルの表面全体に均一に分散する傾向があります。単一の接触点に集中する圧力が少なくなるため、柔らかいベルト素材ではより穏やかになります。ケーブルを挟み込まずに支えるため、ワイヤ ロープやケーブル ガイド ローラーではこのプロファイルが頻繁に使用されます。

平面または溝のない表面

一部のローラーは溝を完全にスキップし、平らな表面に依存します。これは、サイド フランジや別個のトラッキング ローラーなど、システム内の他のコンポーネントから横方向のガイドが得られる幅広のベルトや平坦なストリップに適切に機能します。ただし、溝がない場合、ローラーはドリフトを防ぐために完全に外部の位置合わせに依存します。

複数の溝と階段状のデザイン

マルチワイヤ供給システムなど、一度に複数のストランドを扱う装置では、幅全体に繰り返し溝のあるローラーを使用する場合があります。ここでは、各チャネル間の間隔と一貫性が重要になります。間隔が不均一だと、1 本のストランドが隣のストランドとは異なる張力で走行する可能性があるためです。

深さ、幅、グリップと自由度のバランス

溝の深さと幅は連動しており、適切なバランスを実現するには、溝を通過する素材と溝を一致させることが重要です。

• 浅い溝 ベルトやケーブルを簡単に外すことができますが、横方向の動きに対する抵抗は少なくなります。
• より深い溝 素材をよりしっかりと保持できるため、高速環境や振動が起こりやすい環境では役立ちますが、時間の経過とともに摩擦と熱の蓄積が増加する可能性があります。
• 狭い溝 細径ケーブルや細いベルトに適しており、不要な遊びを軽減します。
• より広い溝 厚い素材にも対応できますが、フィット感が緩すぎるとぐらつきが大きくなる可能性があります。

ベルトやケーブルの直径と溝がわずかでも一致していない場合、目に見える動作上の問題が発生するずっと前に、不均一な摩耗パターンとして現れることがよくあります。これが、取り付けの問題が発生した後ではなく、注文が入る前に溝のサイズをサプライヤーに確認する必要がある理由の 1 つです。

材料の組み合わせ: 溝の形状がローラーコンパウンドでどのように機能するか

溝ジオメトリは単独では機能しません。ローラーの素材自体は、ナイロン化合物、ポリウレタン、ゴムコーティング、またはプラスチックの外層を備えた金属コアのいずれであっても、溝の形状と相互作用して、繰り返し動作の下でアセンブリ全体がどのように機能するかを決定します。

柔らかい素材と深い溝の組み合わせは、圧力がかかるとわずかに変形することがあり、何か月も使用すると溝の元のプロファイルが微妙に変化します。より硬い材料はその形状をより長く保持しますが、特に内角が鋭い溝ではより多くの振動や騒音が伝わる可能性があります。メーカーは多くの場合、溝のエッジを鋭い角ではなくわずかに丸く調整して、その点での材料の応力集中を軽減します。

負荷分散と隠れた応力点

すべての溝が接触ゾーンを作成し、そのゾーンでローラーとローラーがガイドするものとの間で荷重が伝達されます。溝の適合性が低いと、圧力が分散せずに集中する狭い領域、いわゆるピンチ ポイントが発生する可能性があります。

時間の経過とともに、ピンチポイントがいくつかの再発問題の原因となります。

これらの問題はいずれも一夜にして現れるものではありません。溝は徐々に形成されるため、ローラー ベアリングやシャフトだけでなく、溝の状態を定期的に検査することが、メンテナンス チェックリストに記載される有益な習慣として残っています。

用途に合わせた溝設計

材料や動作条件が大きく異なるため、業界ごとに異なる溝プロファイルが採用されています。それがどのように展開するかについての一般的な感覚は次のとおりです。

毎日の摩耗と溝の形状が速度を上げたり下げたりする仕組み

溝の摩耗はローラーの寿命にわたって避けられませんが、その速度とパターンによって、元の溝の選択が用途に適合しているかどうかが判明することがよくあります。

定期的なチェック中に注意する価値のある兆候がいくつかあります。

• ローラーの幅全体にわたって溝の深さが不均一であり、多くの場合、上流のどこかで位置がずれていることを示しています。
• 溝の内側に光沢のあるまたは磨かれたパッチがあり、特定の接触点での過剰な摩擦を示唆しています
• ベルトまたはケーブルが溝の一方の側でもう一方の側よりも高く乗っている
• ローラーを新品に取り付けたときと比べて、動作時の騒音や振動が増加する
• 特に硬いローラー材料で、鋭利な溝の内部コーナー付近に小さな亀裂が発生する

これらを早期に発見するということは、通常、ベルト、ケーブル、または接続された機械を含む大規模な下流修理ではなく、単純なローラー交換を意味します。

ローラーのサプライヤーと溝のオプションについて話し合う

溝の要件はアプリケーションによって大きく異なるため、サプライヤーとの会話は、一般的な要求よりも具体的な要求の方がスムーズに進む傾向があります。通常、有用な詳細には、ベルトまたはケーブルの直径、予想される動作速度、温度範囲や湿気への曝露などの環境条件、ローラーが連続的に動作するか断続的なサイクルで動作するかなどが含まれます。

幅広い溝プロファイルに精通したサプライヤーは、通常、デフォルトで単一の標準形状を選択するのではなく、特定のセットアップのトレードオフを検討できます。これは、既製の溝の寸法が使用されているベルトやケーブルと必ずしも正確に一致するとは限らないカスタム機器の構築で特に役立ちます。

溝の設計は工業用ガイド ローラーの最も派手な部分ではないかもしれませんが、トラッキングの安定性、摩耗率、摩擦レベル、およびシステム全体の信頼性に静かに影響を与えます。包装ベルトをガイドする V 溝やワイヤー ロープを支える丸い溝を扱う場合でも、その溝の形状とサイズは、何かが少し軌道から外れるまで、ほとんどの人が思っているよりも多くの役割を果たします。定期的なメンテナンス中に溝の状態に注意を払い、新しいローラーを選択するときに溝のオプションについて正直に話し合うことで、これほど小さなものから予想されるよりも多くの頭痛の種を回避できる傾向があります。
