ガイドホイールとトラックローラーの違いは何ですか

ガイドホイールとトラックローラーは、作業台に置いたときはほとんど同じに見えます。どちらも丸いです。どちらにもベアリングを含めることができます。どちらも、レール、プロファイル、またはその他の移動する表面に衝突する可能性があります。

そこから混乱が始まります。

実際のマシンでは、これら 2 つのコンポーネントはまったく異なるジョブを実行する可能性があります。ガイドホイールは、可動部品をコース上に維持するためによく使用されますが、トラックローラーは、作業荷重の一部を運搬または転送しながら、定義されたトラックに沿って走行するように設計されている場合があります。一部の機器では、1 つのコンポーネントで両方の機能を実行することもできます。

それでは、ガイドホイールとトラックローラーの実際的な違いは何でしょうか?

その答えは、製品ページに印刷されている名前というよりも、ホイールが周囲の機械とどのように相互作用するかによって決まります。

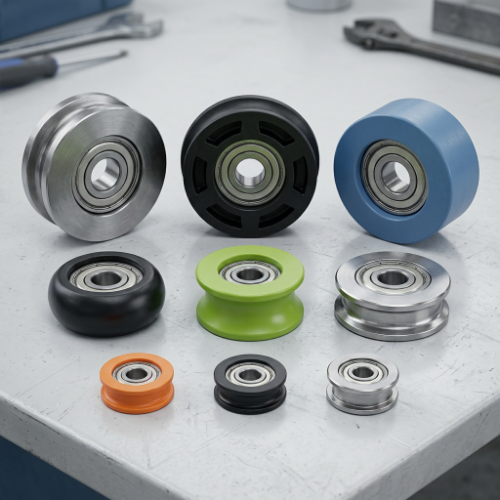

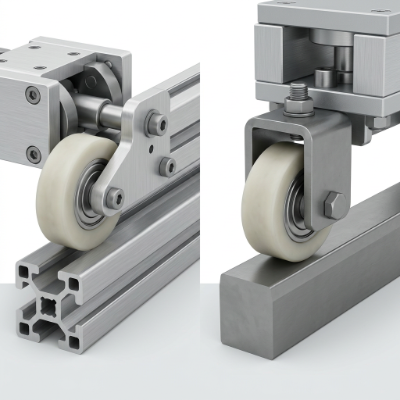

ガイドホイールとトラックローラーの比較

詳細を確認する前に、基本的な役割を分離するのに役立ちます。

これらは業界の厳密な定義ではなく、一般的な区別です。機械製造業者はこれらの用語を異なる方法で使用することが多く、ある用途ではガイド ホイールとして説明されているコンポーネントが、別の用途ではトラック ローラーと呼ばれることもあります。

重要な疑問は、ホイールが機構内で実際に何をしているのかということです。

ガイドホイールは何をするのですか?

ガイドホイールは主に方向に関係します。

可動パネルがフレームに沿って移動することを想像してください。何らかの誘導がないと、パネルが横に動いたり、周囲の構造物に擦れたり、意図した経路から徐々に外れたりする可能性があります。

ガイドホイールはその動きを制御するのに役立ちます。

レールに沿って、チャネル内で、側面に沿って、または機械の別の部分に沿って走行する場合があります。設計によっては可動部の一部をサポートすることも可能です。

ガイダンスは必ずしも耐荷重を意味するわけではありません

これは見落としがちな違いです。

一部のガイド ホイールは、主に移動アセンブリの位置を調整します。それらは必ずしもそのアセンブリの全重量を支えているわけではありません。

たとえば、移動する台車には、重量を支える別の車輪と、軌道の中心に保つための小さな車輪が付いている場合があります。どちらも回転コンポーネントですが、機械的な役割が異なります。

その違いはホイールの設計に影響を与えます。

主に横方向の誘導に使用される車輪には、移動構造物のかなりの部分を支持すると予想されるものとは異なる要件がある場合があります。

では、トラックローラーとは何でしょうか？

トラック ローラーは通常、定義された走行経路の周囲に設計されています。

トラックは、レール、カム、ガイド プロファイル、または特別な形状の表面である場合があります。機械が移動すると、ローラーはその経路をたどります。

多くの設計では、ローラーは可動アセンブリとトラックの間で荷重も伝達します。つまり、接触面、ベアリングの配置、取り付け構造、ローラーのプロファイルがすべて密接に関連していることになります。

したがって、トラックローラーは単にレールに接触するだけの車輪ではありません。

トラックもデザインの一部です。

トラックが特定の形状をしている場合、ローラーはその形状に合わせて動作する必要があります。ローラーがスタッドまたはシャフトを介して取り付けられている場合、周囲の構造もその接続に対応する必要があります。

本当の違いは接触面に現れることが多い

似たような車輪が 2 つある場合は、それらが接触している部分を見てください。

通常は、製品名以上のことがわかります。

ガイド ホイールは、キャリッジの横方向の移動を停止するために、プロファイルの側面に接触して走行する場合があります。別のものは溝に収まり、可動セクションを中心に保つのに役立ちます。

一方、トラック ローラーは、多くの場合、定義されたトラック表面に従うように設計されています。その外側の輪郭は、その界面に合わせて特別に成形される場合があります。

共通の連絡先の取り決め

産業用機器では、いくつかの配置が使用される場合があります。

• 平らな走行面に対する平らなホイール
• レールまたは適切なプロファイルの周囲に溝付きホイール
• トラック横のフランジ付き車輪
• 一致する表面に対する凸面または凹面のホイール
• カムまたは形成されたトラックに従うローラー
• 特殊な機構のためのカスタムホイールプロファイル

ホイールの形状は、合わせ面から独立して選択すべきではありません。

カタログ上では適合しているように見える溝でも、実際のレールでは接触関係が異なると適合しない場合があります。

簡単な例: 1 つのキャリッジ、複数のジョブ

フレームに沿って移動する小型の産業用台車を考えてみましょう。

キャリッジは前後に移動する必要があります。また、中央に留まり、持ち上げたり横にずれたりしないようにする必要があります。

機械は複数の回転コンポーネントを使用する場合があります。

1 つのグループがキャリッジを主進行方向に運びます。別のグループが側面指導を行っています。第三の接触点は、トラックから離れる過度の動きを防止することができる。

これらのコンポーネントはすべて回転しますが、必ずしも同じ仕事を実行するとは限りません。

すべてのホイールを同じタイプに交換すると問題が発生する可能性があるのはこのためです。

すべてが丸いという事実よりも、機械的な役割が重要です。

ベアリングが違いに適合する場所

ベアリングは、ガイド ホイールとトラック ローラーが似ていても動作が異なるもう 1 つの理由です。

ベアリングにより、ホイールまたはローラーがシャフトまたは取り付け点の周りを回転できるようになります。しかし、ベアリングがコンポーネントの機能全体を決定するわけではありません。

外輪は依然としてトラックまたはガイド表面と適切に接触する必要があります。

アセンブリについて考えるのに役立つ方法は次のとおりです。

• ベアリング：回転をサポート
• ホイールプロファイル: 接触を管理
• シャフトまたは取り付け: コンポーネントを機械に接続します
• トラックまたはガイド表面: 走行経路を定義します。

その関係の一部が間違っている場合、別の部分を変更しても問題は解決しない可能性があります。

たとえば、ホイールが不適切なトラックと擦れているにもかかわらず、ベアリングが自由に回転する可能性があります。

荷重の方向によって設計が変わる可能性がある

ホイールは外側から見ると単純に見えますが、機械内部の力はさまざまな方向から作用する可能性があります。

機器によっては、ローラーに次のような症状が発生する可能性があります。

• ラジアル荷重
• サイドローディング
• 軸力
• 運動中の力の変化
• 振動
• 断続的な衝撃
• 複合積載

主に横方向の動きを制御するガイド ホイールには、移動キャリッジを運ぶトラック ローラーとは異なる機械的要件がある場合があります。

これが、工業用ローラーの選択が外径やホイールの外観ではなく、用途から始める必要がある理由の 1 つです。

トラックの形状がそれほど重要な理由

トラックとローラーは作動ペアを形成します。

トラックの走行面が湾曲しているとします。フラットなホイールは、そのカーブに合わせて設計されたホイールとは異なる接触状態を生み出します。

同様に、溝付きホイールには互換性のあるトラックが必要です。溝が緩すぎると、ホイールが不要な横方向の動きをする可能性があります。接触が制限されすぎると、動きが困難になる可能性があります。

同じ原則がカスタム産業機器にも当てはまります。

ランニングパス全体を考える

直線部のみの検査は行わないでください。

ローラーが動いたときに何が起こるかを確認してください。

1. 動き始めます。
2. 通常の走行距離に達します。
3. 方向を変えます。
4. ジョイントまたはトランジションを通過します。
5. カーブ区間に入ります。
6. 負荷がかかると停止します。

あるセクションでは正常に動作するホイールでも、ジオメトリが変化すると反応が異なる場合があります。

機器メーカーにとって、これはプロトタイプのテスト中に特に役立ちます。

ガイド ホイールまたはトラック ローラー: あなたの機械にはどちらが必要ですか?

1. コンポーネントは主に位置合わせを制御しますか?

主な目的が、パネル、キャリッジ、ベルト、ケーブル、またはその他の可動部分のドリフトを防止することである場合、ガイド ホイールの方がその役割をより正確に表すことができます。

2. ホイールは定義されたトラックに沿って直接走行しますか?

ローラーが機械の動作の一部としてレール、カム、または形成された走行経路をたどる場合は、トラックローラーという表現がより適切かもしれません。

3. 負荷の一部を担っていますか?

ホイールが移動アセンブリの荷重の重要な部分をトラックに伝達する場合、それを設計の議論に含める必要があります。

4. プロファイルはトラックに一致していますか?

特殊な溝、フランジ、または湾曲したプロファイルは、ホイールと走行面を 1 つのインターフェースとして考慮する必要があることを示唆しています。

5. コンポーネントはカスタム メカニズムの一部ですか?

既存の機械が特殊なシャフト、ブラケット、限られた設置面積、または特殊なトラックプロファイルを備えている場合、標準的なカタログの説明ではすべてを説明できない可能性があります。

ローラーの問い合わせには何を含めるべきですか?

産業機器用のガイド ホイールやトラック ローラーを調達する場合、製品名だけよりも用途の短い説明の方がはるかに役立ちます。

サプライヤーまたはエンジニアリング チームは通常、メカニズムのいくつかの部分を理解する必要があります。

既存のサンプルは、マシンがすでに運用されている場合に特に役立ちます。

元のコンポーネントが摩耗している場合でも、その取り付け配置と接触プロファイルが有用な手がかりを提供する可能性があります。

1 つのローラーでガイド ホイールとトラック ローラーの両方として機能できますか?

はい、機械の設計によって異なります。

これらの条件は相互に排他的ではありません。

ローラーは、移動するアセンブリをガイドしながら、その荷重の一部を運ぶことができます。別の設計では、ホイールがトラックをたどって主に位置決めを行う場合があります。

この重複が、コンポーネントを購入する際に用語が混乱する原因の 1 つです。

カスタム機器の場合、多くの場合、機能を直接説明する方が適切です。

たとえば:

「ローラーはレールに沿って移動し、キャリッジを支えます。」

または:

「ホイールはパネルをサイド ガイドに対して整列させます。」

この種の説明は、単に「ガイド ホイールが必要です」と言うよりも、エンジニアリング チームにはるかに有益な情報を提供します。

カスタマイズがソリューションの一部になるとき

すべてのマシンが標準ホイールを使用できるわけではありません。

問題はホイール自体ではない可能性があります。ホイール、ベアリング、シャフト、ブラケット、トラック、および利用可能なスペースの組み合わせが考えられます。

装置に次のような機能がある場合、カスタム ローラーを検討できます。

• 標準外のランニングプロファイル
• 特殊な溝またはフランジ
• 限られた取り付けスペース
• 特殊なシャフト配置
• 特定のベアリング位置
• 特別な材料要件
• ガイド機能と荷重サポート機能の組み合わせ

カスタマイズは必ずしもメカニズム全体を再設計することを意味するわけではありません。

変更がホイールプロファイルに限定される場合もあります。別のプロジェクトでは、ベアリングの配置や取り付け接続を変更する必要がある場合があります。

出発点は常にマシンである必要があります。

2 つを比較するより良い方法

新しいプロジェクトでガイド ホイールとトラック ローラーを比較する場合は、カテゴリではなく機能の観点から説明してみてください。

これらの答えが明確になると、ガイドホイールとトラックローラーの違いがはるかに理解しやすくなります。

よくある質問

ガイドホイールとトラックローラーは同じものですか?

いつもではありません。どちらも回転コンポーネントですが、機能が異なる場合があります。ガイド ホイールは主にアライメントを制御しますが、トラック ローラーは多くの場合、定義されたトラックに従い、作業荷重の一部を伝達することもあります。

ガイドホイールは荷重を運ぶことができますか?

はい。機械の設計によっては、ガイドホイールにある程度の負荷がかかる場合があります。ただし、実際の負荷機能は名前から推測するのではなく、完全な機構から確認する必要があります。

トラックの形状はローラーの選択に影響しますか?

はい。トラックはホイールが機械にどのように接触するかを決定します。平坦、溝付き、曲面、フランジ付き、密閉型の走行面では、異なるホイール プロファイルと取り付け配置が必要になる場合があります。

なぜベアリングが重要なのでしょうか?

ベアリングは、取り付け点を中心としたホイールの回転をサポートします。フィット感、位置、シャフトやホイールとの関係は、アセンブリ全体の動作に影響を与える可能性があります。

カスタムガイドホイールをトラックローラーとしても使用できますか?

設計や作業条件によっては可能です。コンポーネントがトラックを介して荷重を搬送または伝達しながら動きをガイドする必要がある場合、開発中にそれらの機能を一緒に考慮する必要があります。

ガイドホイールとトラックローラーの違いは、外観からは必ずしも明らかではありません。どちらも同様のホイール本体、ベアリング、シャフト、および材料を使用できます。

より明確な違いは、各コンポーネントが実行するジョブによって決まります。

ガイド ホイールは一般に、動きを制御し、位置を調整し続けることに関係します。トラックローラーは通常、定義された走行経路の周囲に設計されており、そのトラックを通じて荷重を支持または伝達することもあります。

しかし、実際のマシンは常にそれほど整然としているわけではありません。 1 つのローラーで複数の機能を同時に実行できます。

機器設計者と購買チームにとって、実際的なアプローチは、完全な作業状況を説明することです。トラック、接触面、移動方向、荷重、取付構造、軸受配列、空きスペース、使用環境などをご確認ください。

これらの詳細を理解すると、製品名の重要性は低くなります。その後、機械が実際に行う必要のあることに基づいてローラーを設計できます。
