How to Match U Groove Roller Bearings to Your Track Width

トラックシステム用のローラーベアリングを選択することは、実際にやってみるまでは非常に簡単に思えます。考慮すべき溝の形状、トラックの幅、物が耐える必要のある重量があり、その中間で、ローラーがガタガタし始めたり、最悪完全に詰まってしまう前に、どの程度の揺れが許容されるかを把握する必要もあります。どれか一つでも間違えると、ローラーがトラック内で拘束されたり、遊びが多すぎて動くたびにガタガタしたりすることになります。

ローラーとトラックのフィット感が実際に重要な理由

U グルーブ ローラーは基本的に、外縁の周りに溝がカットされたホイールで、レールに沿って走行するように作られています。この溝により、ローラーが前後に転がるときにローラーが横に滑り落ちるのを防ぎます。トラックに比べて溝を広くしすぎると、ローラーが移動するときに左右にふらつく余地が生じます。このふらつきによりぐらつきが生じ、その後不均一な摩耗が発生し、最終的には騒音の問題が発生し、放っておくとさらに悪化します。狭くしすぎると、ローラーがトラックの端に引っかかり、転がるというより引きずってしまいます。

どちらの結果も素晴らしいものではありません。ぐらつきにより、ローラーの内側にあるベアリングに不均一な圧力がかかり、その圧力によりベアリングが必要以上に早く摩耗します。一方、バインディングは、モーターやハンドなど、機構を駆動するものに常に押し付けられる継続的な摩擦を生み出します。それはまた、物事の消耗を早めますし、正直に言うと、すべてが硬くて使いにくいと感じるだけです。

したがって、ここでの適合性は、目で見て無視できるような小さな詳細ではありません。それは実際、システムが想定どおりに動作するかどうかの基礎全体です。

まずトラック幅を実際に読み取る

ローラーを見る前に、トラック自体の正確な測定に数分を費やす価値があります。トラック幅は通常、ローラーの溝が巻き付くレールの厚さを意味しますが、これは材料、トラックの製造方法、または生産バッチ間のわずかな違いによっても変化する可能性があります。

複数回測定する

巻尺を使えばおおよその数値はわかりますが、実際に精度が重要な場合はノギスの方がはるかに信頼できる数値が得られます。一部の線路は端から端まで完全に一貫していないため、特にすでに使用されている古い線路では、1 つだけではなく、全長に沿っていくつかの場所で線路を確認してください。

作業中に、トラックの表面にコーティング、ペンキ、錆が付着していないかどうかを確認してください。このようなものにより、元の仕様書にはおそらく反映されていないわずかな厚みが追加されます。作りたての裸のトラックでは問題なくフィットしているように見えたローラーでも、後からコーティングを追加すると少しきつく感じる場合があります。

トラックの形状はすべて同じではありません

トラックにはさまざまな形状があり、その形状によって実際にどのような種類のグルーブ プロファイルが機能するかが変わります。

扱っている形状がわかれば、実際に機能するローラーの種類が絞り込まれます。これは、フラット レール用に作られたものは通常、丸いレールや角度のあるレールではうまく機能しないためです。

適切な溝幅を把握する

トラック幅がわかったら、次の問題は、その数値に対して溝にどのくらいのクリアランスが必要かということです。ここは実際、ほとんどの意思決定が行われる場所であり、人々が物事を考えすぎたり、十分に考えなかったりする傾向がある場所でもあります。

多少のクリアランスは実際には正常です

グルーブがトラックをできるだけしっかりと包み込む必要があるように感じるかもしれませんが、小さなギャップは予想されており、正直に言って必要です。ゼロクリアランスは紙の上では理想的なように聞こえますが、熱膨張、小さな位置合わせの問題、または小さな製造上のばらつきにより、まったく動く余地のないローラーが予期せず固着する可能性があります。わずかなギャップにより、条件が完全に一致しない場合でも、ローラーはスムーズに動き続けます。

とはいえ、スペースが多すぎると、そもそもグルーヴを持たせる意味がなくなってしまいます。溝壁とトラックエッジの間に過剰な遊びがあると、ローラーが移動中に左右にずれます。これがまさに前述のぐらつきと偏摩耗です。

どれだけのクリアランスがジョブに依存するか

数値を推測するのではなく、ローラーが実際に使用されている目的に基づいてクリアランスを考えると役立ちます。

• 小さな引き出しやカーテンレールなどの軽い仕事の場合は、負荷が最小限でぐらつきがほとんど目立たないため、通常は少し緩めのフィット感で問題ありません。
• 実際の重量がかかると、たとえ少量の横遊びでも明らかになるため、より重い、またはより工業用のセットアップでは、より厳しい許容差が必要になる傾向があります。
• 屋外のセットアップや温度変化にさらされるものは、温度の変化に応じて材料が膨張したり収縮したりするため、通常、温度が変化すると材料が膨張したり収縮したりするため、屋内の気候制御された用途に必要なクリアランスよりも少しだけ大きなクリアランスを確保することでメリットが得られます。

ほとんどのメーカーは、正確な数値ではなく、ローラー モデルごとにトラック幅の範囲をリストしていますが、それがまさにその理由です。完全にフィットするものが 1 つあると仮定するのではなく、測定した幅をその範囲と比較して確認すると、通常はより良い結果が得られます。

内部のベアリングも同様に重要

溝の幅は方程式の一部にすぎません。ローラーの内部で何が起こっているのか、そしてローラーがどのくらいの重量や力に耐えられるように作られているかも、特定のローラーが実際にセットアップに適しているかどうかに影響します。

ボールベアリングとプレーンベアリング

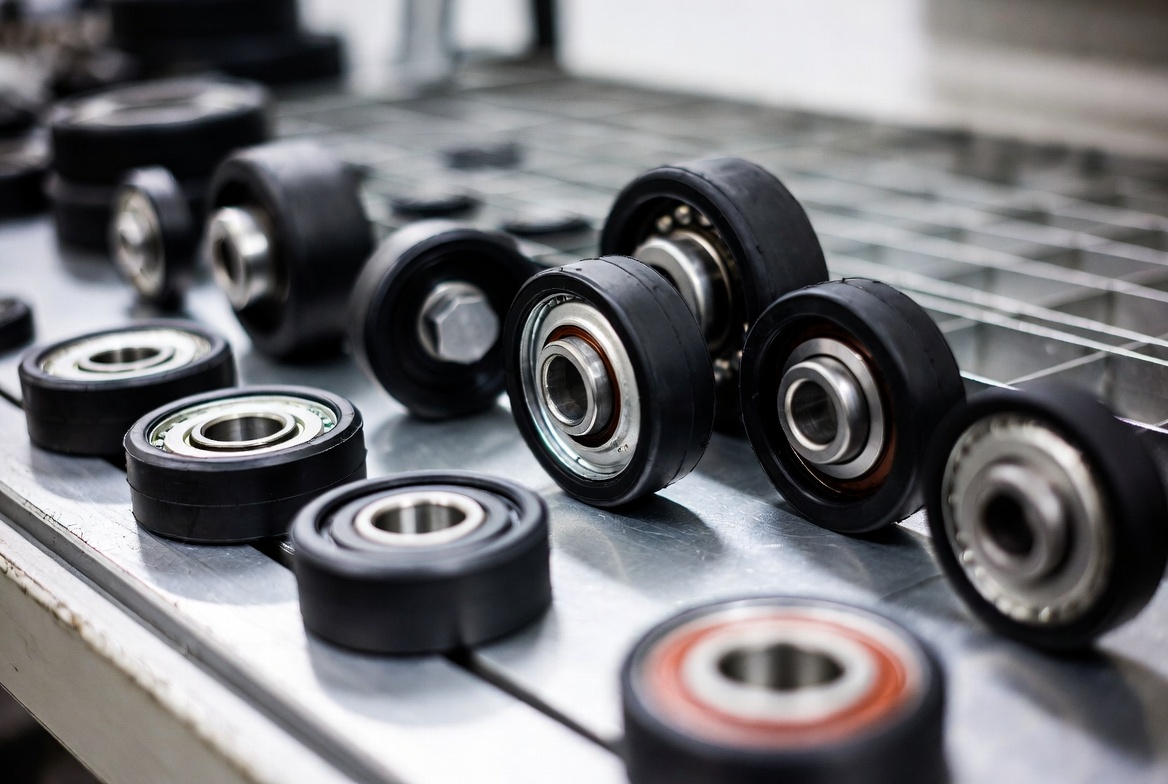

ほとんどの U グルーブ ローラーは、内部にボール ベアリングまたはプレーン ベアリング (ブッシング スタイルとも呼ばれる) を使用しています。

ボール ベアリング ローラーは一般に回転抵抗が少ないため、スライド ドアやコンベアのセットアップなど、一日中頻繁に移動するものによく選ばれます。

すべり軸受ローラーは構造が単純な傾向があり、負荷に応じて特定の条件に問題なく対処できますが、時間の経過とともに摩擦が蓄積するのを防ぐために、より定期的な潤滑が必要になることがよくあります。

両者の間に自動的に勝者はいない。結局のところ、ローラーがどのくらいの頻度で使用されるか、何を運ぶか、そしてどのような環境に置かれるかによって決まります。

荷重がどの方向から来るかを忘れないでください

ベアリングの種類以外にも、荷重がローラーに当たる方向について考える価値があります。ローラーの中には、主に真っ直ぐ下に押し付けられる重量に対処するように設計されているものもありますが、側面荷重にも対処するように設計されているものもあります。これは、トラックがカーブしているときや、トラックに沿って移動しているものが傾いたり移動したりするときに発生する、真っ直ぐ下ではなく斜めに押す力を意味します。

トラックがカーブしている場合、またはそれに沿って走行する物体が傾く傾向がある場合は、側面耐荷重がより重要になります。このようなセットアップでは、どれだけの直下重量に耐えられるかだけを基準にしてローラーを選択すると、予想よりも早く溝のエッジが摩耗する傾向があります。

繰り返される間違い

新しいローラーを取り付けた後に問題が発生すると、いくつかの問題が繰り返し発生しますが、そのほとんどは途中のどこかのステップをスキップしたことに遡ります。

よくあるのは、特定のカテゴリ内のすべてのトラックが同一であると想定することです。たとえば、標準的な引き戸レールなど、ほぼ同じように見える線路であっても、作成者や製造ロットによって若干異なる場合があります。あるトラックでうまく機能したローラーが、他の場所の同様の外観のローラーでも同じように機能すると仮定すると、フィット感がわずかにずれることがあります。

もう 1 つは、トラックを 1 回だけ測定することです。特に長いトラックやすでにしばらく使用されているトラックでは、1 回の測定ですべてがわかるとは限りません。いくつかの異なる点をチェックすると、すべてをインストールした後で問題が発生する前に、不一致を発見できます。

コーティングや仕上げも見落とされがちです。ペイント、錆び、または保護コーティングにより、忘れがちな厚みが少し追加されます。裸のトラックを測定し、そのトラックが塗装された後にローラーを取り付けると、突然フィット感が必要以上にきつく感じられます。

環境要因も人々の予想以上に重要です。屋内に最適なローラーでも屋外では動作が異なる場合があり、気温の変動によりトラックとローラーの両方がわずかに膨張または収縮します。これは、プラスチックや複合材料のトラックよりも熱で顕著に膨張する金属製のトラックでより顕著に現れます。

そして、溝の幅だけに注目してしまうという罠があります。幅を完璧に調整してしまい、耐荷重やベアリングの種類を確認するのを忘れてしまいがちです。手袋のようにフィットする溝のあるローラーでも、実際に直面する重量や使用頻度に合わせて作られていない場合、すぐに摩耗したり、パフォーマンスが低下したりする可能性があります。

この問題を解決するための大まかな順序

詳細に迷うことなく、これらすべてを簡単に理解したい場合は、おおよその傾向を次に示します。

1. トレッド幅を慎重に測定し、可能であればキャリパーを使用して、1 つだけではなく、長さに沿っていくつかの箇所を確認します。
2. トラックの形状（平ら、丸い、角度が付いている、四角いエッジ）を把握します。それによって、どの溝のプロファイルが考慮に値するかが決まります。
3. 完全に一致する 1 つの番号を探すのではなく、メーカーが推奨する候補ローラーの幅の範囲を確認してください。
4. 荷重の重さと、荷重がどの方向から来るのかをよく考えてください。
5. 屋内または屋外、温度変化、湿気、ほこりなどの環境の要因。
6. 機構の使用頻度と許容される摩擦の大きさに基づいて、ボール ベアリングとプレーン ベアリングのどちらを選択するかを決定します。
7. 可能であれば、完全なインストールを開始する前にテストフィットを実行してください。物理的なテストは、測定だけでは見逃されることがあるフィットの問題を発見します。

取り付け後に違和感を感じたら

慎重に測定したとしても、ローラーを所定の位置に設置すると、適切な感触が得られないことがあります。その場合は、いくつかのチェックを行うことで、何が起こっているのかを絞り込むことができます。

新しいサウンドにも注目してください。ゴリゴリやこすれるようなノイズは通常、溝が少し狭すぎてトラックのエッジに引っかかっていることを示しています。カタカタ音やカタカタ音はその逆、クリアランスが大きすぎたり、左右に動きすぎたりすることを意味する傾向があります。

いくつかの使用後に摩耗パターンを確認してください。溝の一方の端に摩耗が集中している場合は、多くの場合、ローラーが均等に配置されていないことを意味します。これは、ローラーのサイズが最初から間違っているというよりも、取り付け中にわずかに位置がずれていることを示している可能性があります。

また、全体が予想よりも硬く感じたり、動かすのに必要以上に力が要ったりする場合は、クリアランスを再確認する価値があります。簡単なテストではまったく問題ないと思われたフィット感でも、通常の使用や実際の負荷をしばらく続けると、バインディングが明らかになることもあります。

一致する U溝ころ軸受 線路の幅を決めるということは、単にレールを技術的に包み込む溝を見つけるだけではありません。それは、トラックの形状を理解し、実際の測定値をひそかに変更する可能性のあるコーティングをチェックし、荷重の方向とベアリングのタイプを熟考し、全体が動作する必要がある環境を考慮に入れることを意味します。

適切に測定するために少し時間をかけ、1つの汎用サイズがすべてに適合すると仮定するのではなくメーカーの範囲を確認し、本格的に取り組む前にテストすることで、ノイズ、ぐらつき、バインディング、予定よりもはるかに早く現れる摩耗など、通常の問題のほとんどを回避する傾向があります。選択中の少しの忍耐は、通常、想定どおりに動作するシステムでは後で報われます。
