Español 折りたたみアウトドアカートは、完成品として見るとシンプルに見えるかもしれません。しかし、そのシンプルな外観の下では、いくつかの可動部分が連携して動作する必要があります。フレームが開閉し、特定のセクションが相互に移動し、一部のコンポーネントは適切な位置に留まりながら回転する必要があります。
ローラーはこれらの機構において重要な役割を果たします。設計に応じて、動きをサポートしたり、可動セクションをガイドしたり、コンパクトな回転アセンブリの一部としてベアリングやシャフトと連携したりすることができます。
このため、ローラーの設計は、単にホイールを選択するという問題ではなく、機械的な考慮事項となります。周囲のフレーム、ベアリングの配置、取り付け方法、接触面、折り曲げ経路はすべて、ローラーの動作に直接関係します。
折りたたみ屋外機器を開発するメーカーにとって、この関係を理解すると、コンポーネントの開発が容易になり、組み立てやテスト時の問題を回避するのに役立ちます。
ローラーは折り畳み機構のどこに使用されますか?
ローラーの正確な位置は製品の構造によって異なります。

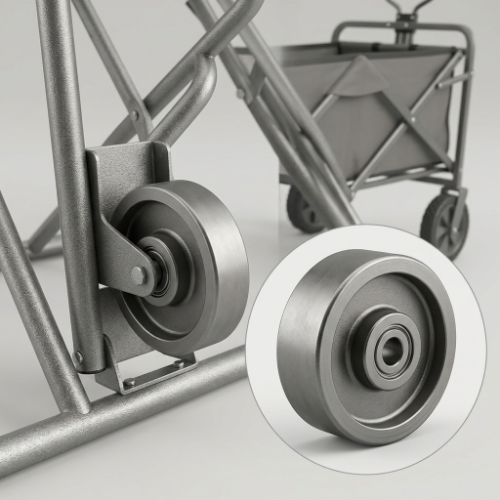

折りたたみ式屋外用カートでは、移動する支持点、ガイド構造、または回転アセンブリにローラーを組み込むことができます。シャフトやベアリングに接続したり、ブラケット内に取り付けたり、動きの制御が必要な別のコンポーネントに対して配置したりできます。
基本的なローラー アセンブリには次のものが含まれます。
- ローラー本体
- ベアリング
- シャフトまたは車軸
- 取付金具
- 移動フレーム
- 接触面またはガイド面
各部分には独自の機能がありますが、各部分が連携して機能する必要があります。
たとえば、ローラー本体が合わせ面にどのように接触するかを決定します。ベアリングが回転をサポートします。シャフトは回転コンポーネントを所定の位置に保持し、ブラケットはアセンブリをより大きな機構に接続します。
ある部分を変更すると、他の部分に影響を与える可能性があります。
したがって、ローラーの外形だけを見て評価することはできません。
ローラーは機構内で何をしているのでしょうか?
すべてのローラーに単一の役割があるわけではありません。
その機能は、設置場所と機構がどのような動作を必要とするかによって異なります。
運動を支援する
ローラーは、相互に移動する必要がある 2 つの部品間に転がり接触を提供します。
直接の滑り接触と比較して、転がり接触ではアセンブリ内での抵抗の処理方法が変わる可能性があります。これは、動きが定期的に繰り返される場合に役立ちます。
移動セクションのガイド
ローラーは、可動コンポーネントを意図した経路内に保持するのにも役立ちます。
このタイプの配置は、フレームセクション、サポート部品、またはその他の構造要素がガイド面と整列したまま移動する必要がある場合に見られます。
管理された接触を維持する
一部の機構では、構造の位置が変化するときに、ローラーが 2 つのコンポーネントの接触を制御します。
そこで重要となるのがローラーの形状と取り付け位置です。どちらかが適切でない場合、移動中に接触が不均一になる可能性があります。
回転アセンブリの一部として作業する
ベアリングおよびシャフトと組み合わせると、ローラーは完全な回転アセンブリの一部になります。
外側のローラーは見えていますが、内部のベアリングの配置もコンポーネントの動作にとって同様に重要です。
なぜベアリングが重要なのでしょうか?
ローラーとベアリングは密接に接続されていることがよくあります。
ローラーは外側の回転構造を提供し、ベアリングはシャフトまたは車軸の周りの回転の制御を可能にします。これらの部品間の嵌合は、利用可能な設置スペースと機構の動作に適合する必要があります。
いくつかの要素を検討する必要がある場合があります。
- ベアリング position
- 軸配置
- 空きスペース
- ローラー構造
- 取付方法
- 予想される動き
- 動作環境
これは、コンパクトな折り畳み機構において特に重要です。
ローラー アセンブリの周囲にはスペースがほとんどない場合があるため、他のすべてがすでに設計された後でベアリングを選択することはできません。
より現実的なアプローチは、開発の初期段階でローラーとベアリングを一緒に検討することです。
ローラーのプロファイルは動きにどのような影響を与えるのでしょうか?
ローラーの外側の形状によって、ローラーが周囲の表面とどのように相互作用するかが決まります。
接触領域が比較的平坦なローラーは、溝、エッジ、またはその他の形状のプロファイルで設計されたローラーとは異なる動作をします。
プロファイルは以下に影響を与える可能性があります。
- Contact position
- ガイダンス
- 安定性
- 移動方向
- Surface interaction
- 利用可能なクリアランス
折り畳み機構の場合、正しいプロファイルはローラーが実際に何をしているかによって決まります。
可動部分をサポートしている場合、その接触面はその動きに一致する必要があります。ガイドに従っている場合、プロファイルはガイド構造と連携する必要がある場合があります。
このため、あるローラーを見た目が似ている別のローラーに交換するだけで、予期しない問題が発生する場合があります。
フレームを折りたたむとローラーはどうなりますか?
折りたたむ動作はデザインの重要な部分です。
カートが開いているときは、ローラーの周囲に十分なスペースがある場合があります。フレームが折り畳まれ始めると、近くのコンポーネントに対するローラーの位置が変化します。
It may move closer to:
- フレームチューブ
- ヒンジ
- ブラケット
- シャフト
- サポートアーム
- Other moving components
したがって、ローラーには動作全体を通じて十分なクリアランスが必要です。
開いた位置を確認するだけでは十分ではありません。
通常の操作では正しく適合するコンポーネントでも、フレームが部分的に折りたたまれたときに別の部品に接触する可能性があります。場合によっては、わずかな干渉でも折り畳み動作に影響を与える可能性があります。
このため、機構が動作経路全体を移動している間にローラーをチェックする必要があります。
屋外環境は重要ですか?
はい、特にローラーが周囲の環境にさらされている場合は可能です。
屋外用機器は、ほこり、汚れ、湿気、草、浮遊粒子、および気象条件の変化に遭遇する可能性があります。実際の暴露レベルは、カートがどこでどのように使用されるかによって異なります。
したがって、ローラー アセンブリは次の点に関して考慮する必要がある場合があります。
- 湿気
- Dust and dirt
- 表面の汚染
- クリーニング
- 保管条件
- Frequency of movement
比較的きれいな環境で使用されるローラーには、庭の小道やその他の屋外の表面に定期的にさらされるローラーとは異なる要件がある場合があります。
ベアリングの配置も同様です。
ローラーとベアリングを完全なアセンブリとして扱うと、設計プロセスの早い段階で環境条件を考慮できます。
取り付け方法はローラーにどのような影響を与えますか?
ローラーは周囲の構造物との安定した接続が必要です。
取り付け方法によって、ローラーの位置、回転方法、力がフレームにどのように伝達されるかが決まります。
幅の狭いブラケットでは、使用可能なスペースが制限される場合があります。特定のシャフト位置には、特定のベアリング配置が必要な場合があります。折りたたみ式ジョイントにより、ローラーの取り付け方法も制限される場合があります。
これは、メーカーが標準コンポーネントを決定する前に取り付け構造を検討する必要があることを意味します。
役立つ情報には次のようなものがあります。
- 取付位置
- ブラケット structure
- シャフト位置
- 利用可能なクリアランス
- Contact surface
- Direction of movement
- Folding path
これらの詳細は、既存のローラーが機構に適合するかどうか、または変更された設計を考慮する必要があるかどうかを判断するのに役立ちます。
なぜローラーとフレームを一緒に開発する必要があるのですか?
最初にローラーを選択し、その後周囲の構造に取り組みたくなる誘惑にかられます。
機構がコンパクトになると、このアプローチは困難になる可能性があります。
フレームを変更すると、ローラーの利用可能なスペースが変わる場合があります。ブラケットを移動するとシャフトの位置に影響を与える可能性があります。折り曲げ角度を変更すると、ローラーが他のコンポーネントに近づく可能性があります。
この関係は双方向に作用します。
ローラーはフレームの設計に影響を与える可能性がありますが、フレームによってローラーに制限が課される場合もあります。
OEM 開発の場合、多くの場合、最初からこれらのコンポーネントを一緒に検討する方が現実的です。
これは、製品の折り畳み構造が特殊な場合や、設置スペースが限られている場合に特に役立ちます。
カスタムローラーを検討する価値があるのはどのような場合ですか?
標準ローラーは、そのプロファイル、ベアリング配置、取り付け構造がすでに用途に適合している場合に適しています。
しかし、一部のメカニズムではそのような柔軟性が提供されません。
メーカーが次のような問題を回避する必要がある場合、カスタマイズされたローラーが検討されることがあります。
- 限られた設置スペース
- 珍しい取り付け構造
- 特殊なシャフト配置
- 特定の連絡先プロファイル
- 既存のベアリング要件
- Folding clearance
- 規格外のガイド構造
カスタマイズは、必ずしもコンポーネント全体を再設計することを意味するわけではありません。
用途に応じて、開発はローラー本体、取り付けセクション、ベアリング配置、またはアセンブリの別の部分に焦点を当てる場合があります。
重要な点は、コンポーネントが実際の機械的要件に基づいて開発されていることです。
カスタム開発にはどのような情報を提供する必要がありますか?
アプリケーションの明確な説明により、コミュニケーションがはるかに容易になります。
メーカーは以下を提供できます。
Product Drawings
図面は、設置可能なエリアと、ローラーと周囲のコンポーネントとの関係を示すのに役立ちます。
Existing Samples
すでにご使用されているローラーの場合、サンプルをお送りいただくと構造や取り付け方法が分かりやすくなります。
写真
写真 of the complete mechanism can show details that may not be obvious from a basic drawing.
Movement Information
サプライヤーは、通常の操作時および折りたたみ時にローラーがどのように動くかを理解する必要があります。
軸受の要件
特定の軸受配置がすでに存在する場合、これを議論に含める必要があります。
環境条件
屋外での暴露、粉塵、湿気、および一般的な作業条件に関する情報も、コンポーネントの設計の指針として役立ちます。
情報が完全であればあるほど、開発中に必要な推測が少なくなります。
サンプルテストが重要なのはなぜですか?
ローラーは図面上では適切に見えますが、設置すると動作が異なります。
実際の組み立てでは、部品だけでは判断しにくい要素が入り込みます。
ローラーは以下と相互作用します。
- ベアリング
- Shaft
- Bracket
- フレーム
- ガイド面
- その他の可動部品
折り畳み機構は動作中にこれらの部品の相対位置が変化するため、別の変数が追加されます。
サンプル テストは、次のような問題を特定するのに役立ちます。
- 不十分なクリアランス
- 予期せぬ連絡
- アライメント不良
- 不均一な動き
- 過度の抵抗
- 互換性のない取り付け
実際のアセンブリをテストすることで、メーカーは大規模な生産に移行する前に調整を行う機会が得られます。
テスト中に何を確認する必要がありますか?
テストは単にローラーが回転するかどうかを確認するだけではありません。
実際のレビューにはいくつかの段階が含まれる場合があります。
ノーマルポジションを確認する
カートが開いているときに、ローラーが正しく取り付けられ、位置が揃っていることを確認してください。
折り畳み動作を確認する
フレームを完全な折り畳みパスに沿って移動し、干渉がないか注意してください。
取り付けエリアを確認する
ローラー、シャフト、ベアリング、ブラケット間の動きを確認します。
さまざまな表面をチェックする
製品が屋外での使用を目的としている場合、滑らかな作業場の床だけでテストするよりも、代表的な表面でテストする方がより有益な情報が得られます。
繰り返しの動作を確認する
開閉、移動を繰り返すと、短い初期テストでは現れなかった問題が明らかになる可能性があります。
テストの目的は、ローラーが動作することを確認することだけではありません。完全なアセンブリが意図したとおりに機能することを確認するためです。
既存のベアリングを中心にローラーをカスタマイズできますか?
一部のアプリケーションでは、既存のベアリング配置が製品設計によってすでに決定されている場合があります。
これにより、ローラー本体に特定の要件が課される場合があります。
アセンブリ全体を変更する代わりに、機械的要件に応じて、既存のベアリングと取り付け構造を中心にローラーを開発できる可能性があります。
このタイプのアプローチは、メーカーがすでに確立されたフレームまたはシャフト設計を持っているが、異なる外部プロファイルまたは設置配置のローラーが必要な場合に役立ちます。
実現可能性は実際の構造に依存するため、最初の議論の際には図面やサンプルが役立ちます。
非標準ローラー開発の違いは何ですか?
標準コンポーネントは通常、一般的なアプリケーションを中心に設計されています。
非標準コンポーネントは、特定のメカニズムの要件から始まります。
メーカーは以下を理解する必要があるため、開発中により多くのコミュニケーションが必要になる場合があります。
- コンポーネントのインストール方法
- 接触するもの
- 動き方
- どのようなスペースが利用可能ですか
- どのようなベアリング配置が必要か
- どのような環境条件が関係しているのか
開発プロセスには、最終コンポーネントが確認される前の図面レビュー、サンプル作成、テスト、調整が含まれる場合があります。
特殊な折り畳み構造を使用するメーカーの場合、既存のコンポーネントを中心に製品全体を適応させるよりも柔軟性が高くなります。
メーカーはどのようにしてローラー開発を簡素化できるでしょうか?
いくつかの簡単な手順を実行することで、プロセスをより効率的に行うことができます。
まずはメカニズムから。
どのローラーが利用可能かという質問から始めないでください。まず、ローラーが何をする必要があるかを特定します。
次に、設置場所、移動経路、軸受の配置、環境条件を検討してください。
その後、標準コンポーネントが適切かどうかを判断します。
そうでない場合は、すでに収集された情報をカスタム設計の基礎として使用できます。
実際の開発シーケンスは次のとおりです。
- ローラーの機能を定義します。
- 完全なメカニズムを確認します。
- 取り付け箇所を確認してください。
- ベアリングとシャフトの配置を確認します。
- 折りたたむ動作を確認します。
- 作業環境を考慮してください。
- 標準コンポーネントを評価します。
- 必要に応じてカスタマイズされたデザインを開発します。
- 完全なアセンブリをテストします。
- 生産前に最終構造を確認します。
これにより、開発プロセスは実際のアプリケーションに集中し続けることができます。
ベアリングとローラーのメーカーと協力する
折りたたみ式屋外機器を開発するメーカーにとって、コンポーネントの開発には、カタログから既存の部品を選択するだけでは不十分な場合があります。
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) は、小型および中型ベアリング、非標準ベアリング、プーリー システム、さまざまな機械用途向けのカスタマイズされたベアリングおよびローラー関連コンポーネントを専門としています。
折り畳み機構の場合、開発の議論は、ローラー、ベアリング、シャフト、取り付け構造、および周囲のフレーム間の関係に焦点を当てることができます。図面、サンプル、アプリケーション情報は、設計が完成する前にコンポーネントが何を達成する必要があるかを確立するのに役立ちます。
このアプローチは、機構のスペースが限られている場合、または従来のコンポーネントの配置と一致しない場合に特に重要です。
折りたたみ機構の実践的なチェックリスト
ローラー アセンブリを承認する前に、メーカーは次の点を確認できます。
- ローラーの実際の機能は何ですか?
- どの表面またはコンポーネントと接触しますか?
- 稼働中はどのように動くのでしょうか？
- フレームを折りたたむと位置はどのように変化しますか?
- 動作全体にわたって十分なクリアランスがありますか?
- ベアリングは意図したアセンブリに適合しますか?
- シャフト配置は適切ですか？
- 取り付け構造は適切なサポートを提供しますか?
- ローラーは屋外の塵や湿気にさらされますか?
- 完全なアセンブリはテストされましたか?
- コンポーネントをカスタマイズすると、メカニズムの開発が容易になりますか?
これらの質問により、1 つの独立したコンポーネントではなく、完全な機械システムに注目が集まります。
ローラーは折りたたみ式屋外用カートのフレームに比べて小さいかもしれませんが、その機能は機構全体の動きと密接に関係しています。
ローラーのプロファイルによって、ローラーが表面にどのように接触するかが決まります。ベアリングが回転をサポートします。シャフトとブラケットがアセンブリを所定の位置に保持します。フレームは、特にカートを折りたたんだときのコンポーネントの動きを制御します。
屋外の状況では、さらに考慮すべき事項が追加されます。
したがって、メーカーにとって有用な出発点はメカニズムそのものです。動作、取り付け構造、ベアリングの配置、クリアランス、使用環境を理解すると、標準ローラーが適しているか、カスタムコンポーネントを開発する必要があるかの判断が非常に容易になります。
スペースが限られている場合や折り畳み構造が特殊な用途では、実際の機構に沿ってローラーやベアリングのコンポーネントを開発できるメーカーと協力することで、設計プロセスをより柔軟にし、テストを容易にすることができます。
